Виды и назначение каменных кладок

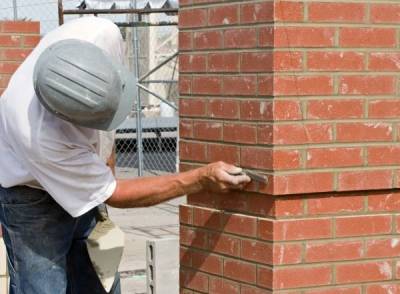

Каменная кладка — это конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе. Она несет на себе нагрузки от собственного веса и веса опирающихся на нее прочих конструктивных элементов, а также выполняет теплоизоляционные, звукоизоляционные и другие функции.

 Виды кладки и их назначение

Существуют следующие виды кладки, которые используют при строительстве домов:

• кирпичная
• кладка из керамических камней
• кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней
• кладка из природных камней правильной формы (пиленых или тесаных)
• бутовая кладка из природных неотесанных камней, имеющих неправильную форму
• смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицованных кирпичом,и кирпича, облицованного тесаным камнем)
• бутобетонная кладка
• облегченная кладка из кирпича и других материалов

Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные растворы, в которых глина служит пластифицирующей добавкой.

• Кладка из керамического кирпича пластического прессования обладает отличной влаго- и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений.
• Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности, эти кладки позволяют сократить толщину наружных стен на 20-25% по сравнению с толщиной стен, выложенных из полнотелого кирпича.
• Кладка из бетонных камней, изготовленных на тяжелом бетоне, применяется при строительстве фундаментов, стен подвалов и других подземных конструкций.
• Кладка из пустотелых и легкобетонных камней используется при возведении наружных и внутренних стен здания. Этот материал обладает хорошими теплоизолирующими показателями, но при этом пустотелые и легкобетонные камни влагоемки, вследствие чего обладают недостаточной морозостойкостью. Учитывая это качество, фасады наружных стен, выложенные из этих камней, штукатурят.
• Кладка из силикатных камней и кирпича обладает большей прочностью и сроком службы, чем кладка из пустотелых и легкобетонных камней. Однако она более теплопроводна. Из силикатных камней и кирпича возводят как внутренние, так и наружные стены.
• Низкомарочные легкобетонные и пустотелые бетонные камни применяют исключительно для возведения конструкций, расположенных внутри здания, с нормальным тепловлажностным режимом. Кладка, выполненная из этого материала, обладает большей теплопроводностью, плотностью, однако более прочна и долговечна, чем кладка из легкобетонных камней. Поэтому ее широко применяют для возведения не только внутренних стен, но и наружных.
• Кладку из крупных бетонных, силикатных или кирпичных блоков, так же как из штучных материалов, используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича — в основном для кладки наружных стен зданий.
• Кладка из природных камней и блоков правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т.д.) служат для кладки наружных и внутренних стен зданий. Из пористых горныхпород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами.

Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в не жилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, облицовки опор мостов, набережных.
Бутовая и бутобетонная кладки требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал лучше применять для строительства фундаментов. Облицованная кирпичом, бутовая и бутобетонная кладки пригодны для подвальных и подпорных стен.
Кладки из силикатного кирпича сухого прессования и керамического пустотелого кирпича не применяют в конструкциях, расположенных в сырых грунтах, во влажных и мокрых помещениях, для возведения труб и печей.
Кладка из керамических пустотелых камней применяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.


Ниже мы рассмотрим основные термины:

Две большие по площади грани кирпича, расположенные по противоположным сторонам, называют верхней и нижней постелью. Ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие — тычками.
Кладка выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань (на ребро) — например, при кладке карнизов, тонких перегородок.
Версты — крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними.
Ложковый ряд кладки — ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.
Тычковый ряд кладки — ряд, обращенный короткой стороной.
Забутовочные кирпичи (забутка) — кирпичи, уложенные между внутренней и наружной верстами.

Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм.
Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм.

Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы — напуски, пояски, обрезы, уступы, пилястры.
Напуск - фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска не должна превышать 1/2 длины кирпича в каждом ряду. Пояски, карнизы и другие и другие элементы, разделяющие фасад по вертикали, образуются в результате нескольких рядов кладки выступом.
Обрез - делают с отступом от лицевой части кладки при переходе от цоколя к стене, при уменьшении толщины стен в верхних этажах зданий и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.
Уступ - кладка, смещенная относительно основной плоскости стены по вертикали.
Пилястры - столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются вперевязку с нею.
Борозды - углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т.п. После монтажа проводок, борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/4 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.
Ниши - углубления в стене, предназначенные для оборудования встроенных шкафов, электрических устройств и т. п. Их выкладывают кратными 1/2 кирпича.
Простенок - в конструкциях стен, предусматривающих оконные и дверные проемы, так называют участок кладки, расположенный между двумя соседними проемами. Их можно выкладывать в виде простых прямоугольных столбов, а можно - в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки.
Штраба - элемент, устраиваемый в тех местах, где кладка временно прерывается. Их выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.

Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки. Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадину в его постели, заполнив ее раствором.

Первое правило разрезки
Если поверхности, которыми камни соприкасаются друг с другом перпендикулярны усилию, действующему на них, камни будут работать только на сжатие. Следовательно, постели камней необходимо располагать перпендикулярно силе, воздействующей на кладку, а камни должны укладываться горизонтальными рядами.

Второе правило разрезки
Камни каждого ряда укладываются таким образом, чтобы не произошел их сдвиг. Камни со скошенными боковыми поверхностями образуют в кладке клинья, которые будут раздвигать соседние камни. Для того чтобы этого не произошло, кладку нужно выстраивать таким образом, чтобы плоскости между соседними камнями были перпендикулярны постелям. Вместе с тем, если две боковые плоскости не будут расположены перпендикулярно наружным поверхностям стен, а две другие боковые плоскости не будут перпендикулярны первым, то камни, имеющие, например, острые углы у наружной поверхности, могут выпасть из кладки.
Таким образом, кладку необходимо разделять вертикальными плоскостями(швами), параллельными ее наружной поверхности (параллельными швами), а также плоскостями, расположенными перпендикулярно наружной поверхности (поперечными швами).

Третье правило разрезки
Если продольные и поперечные вертикальные швы будут сквозными, получится кладка, разделенная на отдельные столбики Это весьма неустойчивая конструкция, в которой швы под воздействием вертикальной нагрузки будут расширяться, что рано или поздно приведет к деформации и разрушению кладки. Чтобы избежать этого, поперечные и продольные швы в граничащих друг с другом горизонтальных рядах перевязывают камнями вышележащего ряда, сдвигая их на половину или на четверть длины относительно камней нижележащего ряда (рис. 8). В этом случае нагрузка будет распределяться равномерно на всю массу кладки. Следовательно, плоскости вертикальной разрезки каждого ряда должны быть сдвинуты относительно плоскостей, граничащих с ними рядов.

  Система перевязки кладки

Системой перевязки называют порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных.

• Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки, и чтобы нагрузка в кладке равномерно распределялась по ширине стены.
• Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п.
  Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми.

Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка.

Однорядная перевязка - в ней чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда. Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевой слой выкладывается из облицовочного или другого эффективного кирпича, цепная перевязка применяется только при соответствующем указании в проекте.

Многорядная перевязка - при ней кладка состоит из отдельных стенок толщиной 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм — 1 тычковый ряд на 5 рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы пятого ложкового ряда — тычками шестого ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда с целью усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда.

При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки. Кладка наружных и внутренних верст — наиболее трудоемкая операция.

Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При пятирядной перевязке стен, например, толщиной в два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и стен, облицовываемых лицевыми или другими вицами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными.


Кирпич располагают на стене по возможности ближе к месту укладки. Делают это в таком порядке: для ложковых рядов — параллельно стене или под небольшим углом к ней, для тычковых — перпендикулярно оси стены. Для наружной версты кирпич располагают на внутренней половине стены, для внутренней — на наружной.

Постель, предназначенная для укладки версты или забутки, не должна при этом быть занята кирпичом.
На стенах толщиной в два и более кирпича (рис) для тычковых наружных верст кирпичи размещают стопками по две штуки перпендикулярно оси стены; для кладки ложковых наружных верст стопками по два кирпича параллельно оси стены или под углом 45° к ней с расстоянием между стопками в один кирпич. Для стен толщиной в 1/2 кирпича для тычкового ряда кирпичи укладывают по два в стопки, одна вплотную к другой параллельно оси стены; для ложкового ряда так же, но с расстоянием между стопками один кирпич.
Для стен толщиной в один кирпич для кладки ложкового ряда кирпичи располагают стопками по два кирпича, размещаемыми посередине стены параллельно ее оси с расстоянием между стопками в один кирпич; для кладки тычкового ряда — на середине стены перпендикулярно ее оси с расстоянием между стопками в 1/2 кирпича.
Для стен и перегородок толщиной в 1/3 кирпича раскладка кирпичей производится параллельно оси стены по одному друг за другом.
Кирпич начинают располагать на стене, отступив на 50—60 см от последнего кирпича укладываемой версты — так, чтобы оставалось место для расстилания раствора. При таком порядке раскладываемый кирпич не мешает разравниванию раствора на постели. Кроме того, на перемещение кирпича к месту укладки потребуется минимальное количество движений.
При раскладке кирпичей на стене необходимо следить за тем, чтобы к фасаду здания они были обращены стороной, не имеющей повреждений и отколов.


Для правильной перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки.
Их обычно заготовляют сами каменщики непосредственно на рабочем месте в процессе производства работ. Для получения четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи, имеющие отбитые углы или другие дефекты. Каждый должен уметь точно определять размер требуемого неполномерного кирпича и правильно отрубать его.

Это необходимо потому, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и увеличивается расход раствора, а это снижает прочность кладки. Чтобы правильно отмерить длину неполномерного кирпича, наручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.
При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич также можно рубить ребром кельмы. При простой теске кирпича, употребляемого для кладки поясков закругленной формы и других частей здания, пользуются молотком-кирочкой.


Равномерное по толщине расстилание раствора является едва ли не самым важным моментом в процессе кирпичной кладки — от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.
Для ложкового верстового ряда раствор расстилают в виде грядки шириной 80-100 мм, для тычкового — 200—220 мм. При кладке в пустошовку, то есть когда швы оставляют незаполненными на глубину 10 мм от наружной поверхности стены, раствор расстилают с отступом от лица версты на 20-30 мм. При кладке с полным заполнением швов раствор расстилают с отступом от лицевой поверхности стены на 10-15 мм. Толщина грядки раствора, уложенного на стене, в среднем должна быть 20-25 мм. Это обеспечивает при укладке кирпича толщину шва 10-12 мм. Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича.
Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления.
Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки.
Подвижность раствора для кирпичной кладки стен и столбов из обыкновенного керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9—13 см. При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор с подвижностью не более 7—8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки. Подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12-14 см при кладке в жаркую погоду из сухого кирпича.
При кладке стен расстилают раствор под ложковые ряды через боковую грань лопаты, а под тычковые ряды — через ее передний край; растворную грядку разравнивают тыльной стороной лопаты. При укладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты.
При кладке отдельно стоящих столбов небольшого сечения раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича. При кладке столбов большего сечения раствор расстилают так же, как и при возведении стен.
На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее. Непосредственно перед подачей на стену раствор перемешвают, так как за время, пока он лежит в ящике, тяжелые частицы песка оседают, происходит расслоение раствора и он становится неоднородным.
