Полное руководство по креплению стропил к мауэрлату

Стропильная система — это по сути скелет вашего дома, его каркас, который держит на себе всю кровлю и обеспечивает ее прочность и долговечность. Если сравнить дом с человеком, то крыша — это его «голова», которая защищает все внутренние помещения от непогоды, ветра и снега. А узел соединения стропильной ноги с мауэрлатом — это, можно сказать, «шейный позвонок», который принимает на себя колоссальные нагрузки и обеспечивает стабильность всей конструкции.

Почему этот узел так важен? Потому что именно здесь сосредоточена огромная часть сил: ветровая нагрузка, вес снега, собственный вес кровли — все это передается через узлы соединения. В случае, если соединение выполнено неправильно или некачественно, последствия могут быть очень серьезными. Ошибка на этом этапе — не просто техническая недоработка, это потенциальный путь к деформации кровли, появлению трещин в стенах, а в худшем случае — к «расползанию» всей конструкции дома. Представьте, что одна неправильная закрепка или слабое соединение может стать причиной прогиба или даже обрушения всей кровли, что, конечно, никому не хочется допускать. Чтобы понять, насколько важен этот узел, стоит вспомнить интересные факты. Например, в исторической архитектуре древних храмов и дворцов укрепление именно этого соединения всегда было одним из самых ответственных этапов строительства. Мастера того времени использовали сложные металлические крепежи и точные расчеты, чтобы обеспечить долговечность и устойчивость зданий на века.

Теперь давайте разберем эту тему более подробно — от фундаментальных принципов до «лайфхаков» и секретов, которыми делятся опытные кровельщики. Начнем с того, что правильное соединение должно учитывать не только массу и нагрузку, но и особенности материалов, климатические условия региона, а также конструктивные особенности дома. Например, в сейсмически активных районах особое внимание уделяют усилению узлов соединения, используют дополнительные металлические скобы, распорки и подкосы. Многие профессионалы используют специальные методы, такие как предварительное натяжение крепежных элементов, обработку антикоррозийными составами, чтобы обеспечить долговечность соединения. Также важна точность — каждое отверстие, каждая гайка и болт должны быть установлены строго по расчетам, чтобы равномерно распределить нагрузки. И не стоит забывать о мелочах, которые делают работу профессионалом: использование качественных материалов, правильный выбор крепежа, своевременная проверка и подтяжка соединений. Например, в условиях сильных ветров или снежных нагрузок рекомендуется дополнительно укреплять узлы с помощью диагональных связей или подкосов, чтобы снизить риск раскручивания или ослабления соединения.

Что такое мауэрлат и зачем он нужен?

Мауэрлат — это важнейший элемент кровельной системы, представляющий собой прочный деревянный брус, обычно размером 150х150 мм или чуть больше. Этот деревянный брус укладывается по периметру наружных стен здания, образуя прочную основу для крепления стропил — тех элементов, которые создают каркас крыши. Основная задача мауэрлата — равномерно распределить нагрузку от всей крыши (стропил, покрытий, снеговой массы и других нагрузок) на всю поверхность стены. Если представить, что стропила — это длинные руки, то мауэрлат — это их опора. Без него точечная нагрузка концентрировалась бы в отдельных точках, что со временем привело бы к разрушению стены или появлению трещин. Особенно важно помнить, что если стропила опереть прямо на газобетонные или кирпичные стены без мауэрлата, то со временем их вес начнет прорезать материал, особенно под воздействием влажности и циклов замораживания-оттаивания, что значительно ухудшит прочность конструкции.

Интересный факт: в деревянных домах мауэрлат зачастую делают из хвойных пород — сосны или ели, так как они обладают хорошей прочностью и легкостью обработки. Иногда используют и более дорогие сорта древесины для повышения долговечности и сопротивляемости гниению.

Правило №1: надежность всей кровельной системы во многом зависит от правильной фиксации мауэрлата. Он обязательно должен быть закреплен «намертво» к армопоясу — железобетонной или бетонной ленте, которая служит усилением несущих стен. Для этого используют специальные металлические шпильки или анкерные болты. Если мауэрлат не закреплен надежно и «гуляет», то при сильных ветрах, снегопадах или землетрясениях он может сместиться или даже сдвинуться. А это грозит серьезными последствиями: разрушением всей кровли и даже обрушением крыши. Поэтому очень важно обеспечить полноценную фиксацию мауэрлата, чтобы он мог выполнять свою функцию — надежно держать стропила и равномерно распределять нагрузки.

Два главных типа стропильных систем

Прежде чем приступить к креплению саморезов, важно понять, какая именно конструкция крыши подойдет именно вашему дому. Ведь разные системы имеют свои особенности, плюсы и минусы, и правильный выбор влияет на долговечность и безопасность кровли. В мире кровельных технологий существует два основных типа стропильных систем — распорная (жесткая) и безраспорная (скользящая). Давайте рассмотрим их подробнее.

Распорная система (жесткая): Эта система считается классической и наиболее распространенной. В ней стропила жестко фиксируются к мауэрлату — деревянному брусу, который укладывается по периметру стены. Когда на кровлю действует нагрузка — снег, ветер, вес кровельного покрытия — эти силы передаются через стропила прямо на стены дома. В распорной системе нагрузка идет в основном в виде распора, то есть стены как бы «раздвигаются» наружу, что требует высокой прочности стен и надежных креплений. Именно поэтому для такой системы крайне важен мощный армопояс — железобетонная лента, которая укрепляет стену и предотвращает её разрыв под воздействием горизонтальных сил. Этот армопояс обеспечивает жесткую фиксацию мауэрлата и, соответственно, всей кровельной конструкции.

Плюс такой системы — высокая прочность и надежность, особенно в регионах с сильными ветрами или большим снежным покровом. Минус — она менее гибкая, и при усадке дома или небольших деформациях может возникнуть напряжение, которое нужно учитывать при проектировании.

Безраспорная система (скользящая): Этот вариант отлично подходит для деревянных домов, особенно срубов, которые со временем дают усадку. В такой системе между стропилами и мауэрлатом используют специальные «ползуны» — это такие элементы, позволяющие стропилам немного двигаться. Благодаря этому, нагрузка не передается прямо на стены в виде распора, а равномерно распределяется и допускает небольшие перемещения.
Основное преимущество — такая конструкция очень гибкая и позволяет крыше «подстраиваться» под естественные деформации дома. Это особенно важно для деревянных домов, которые со временем немного садятся и дают усадку. В случае с безраспорной системой стропила могут немного «гулять», что предотвращает появление трещин в стенах и других повреждений. Интересный факт: такие системы часто используют в старых зданиях или при строительстве с использованием материалов, склонных к усадке. Это делает кровлю более долговечной и менее требовательной к строгому закреплению.

Итак, что выбрать? Если ваш дом — кирпичный или бетонный, и вы хотите максимально жесткую и надежную кровлю — распорная система с мощным армопоясом станет отличным выбором. А если дом деревянный, с возможной усадкой, или вы хотите максимально сохранить гибкость конструкции — безраспорная система — это то, что нужно.

Способы крепления: Классика против технологий

«Дедовский» метод: Врубка «зубом»

Старая школа не признает металлических уголков. Суть метода: в стропильной ноге делается запил (зуб с шипом или без), который упирается в мауэрлат.

• Как делать: Выпиливается «седло» на стропиле, чтобы оно плотно «село» на брус мауэрлата.
• Плюсы: Надежность, проверенная столетиями. Отсутствие металла, который может со временем заржаветь.
• Минусы: Требует ювелирной точности плотницкого дела. Если запилить больше 1/3 ширины стропилы, её несущая способность падает.

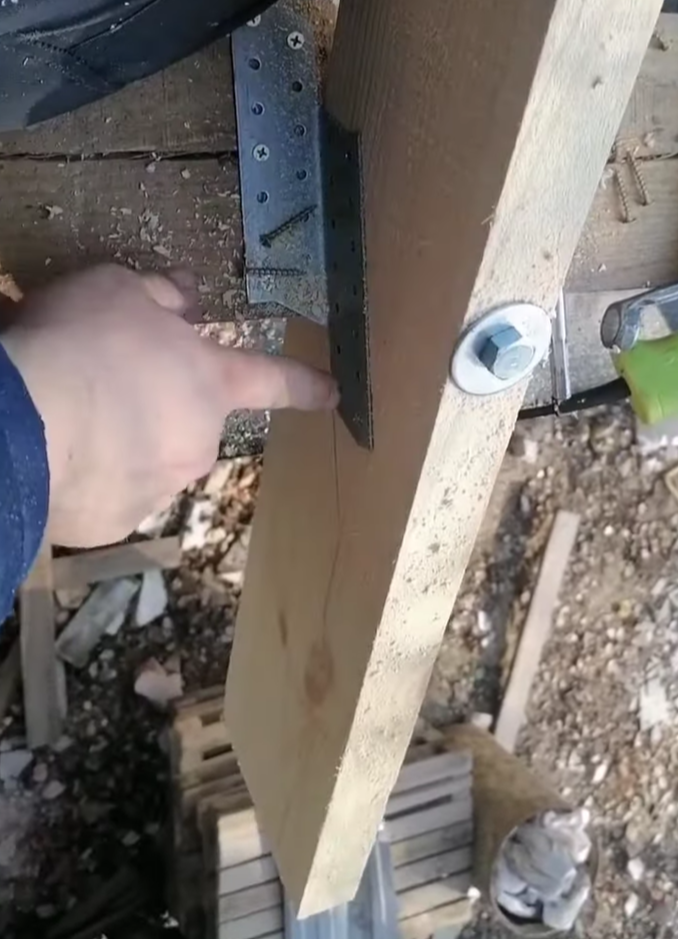

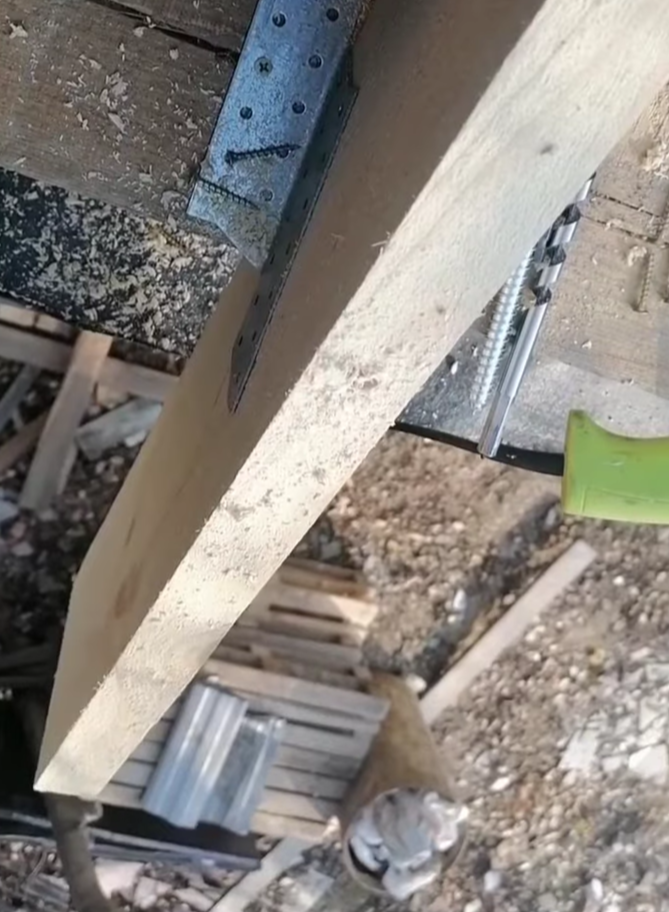

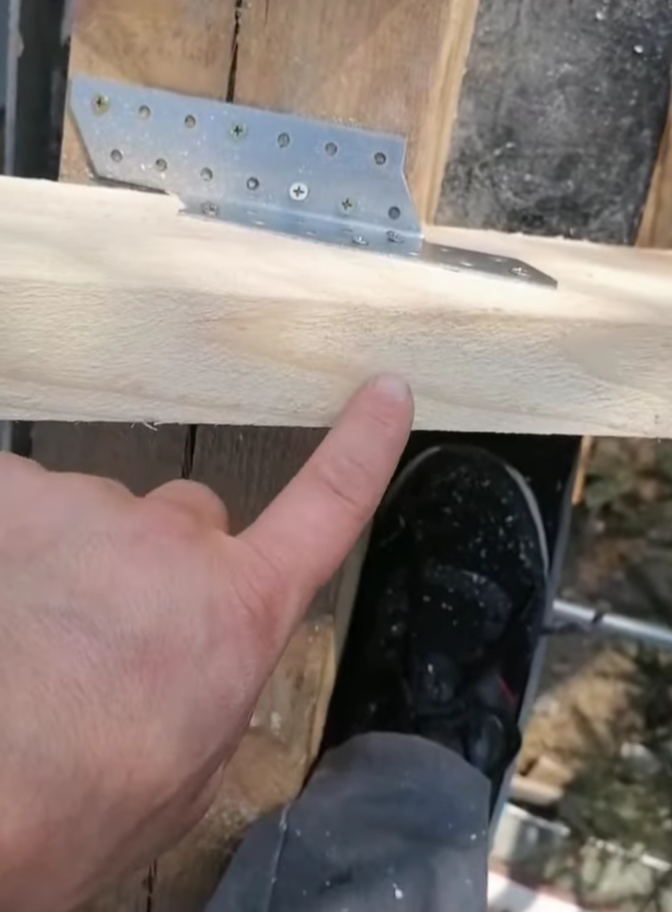

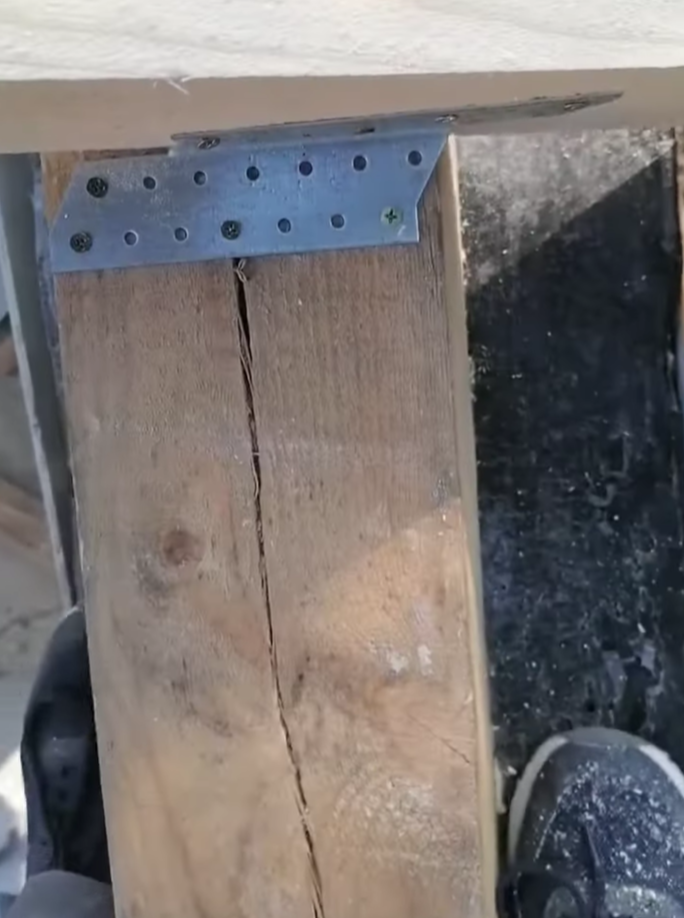

Металлические уголки (Массовый стандарт)

Сегодня 90% частных домов строятся с применением перфорированных уголков. Это просто, быстро и достаточно надежно.

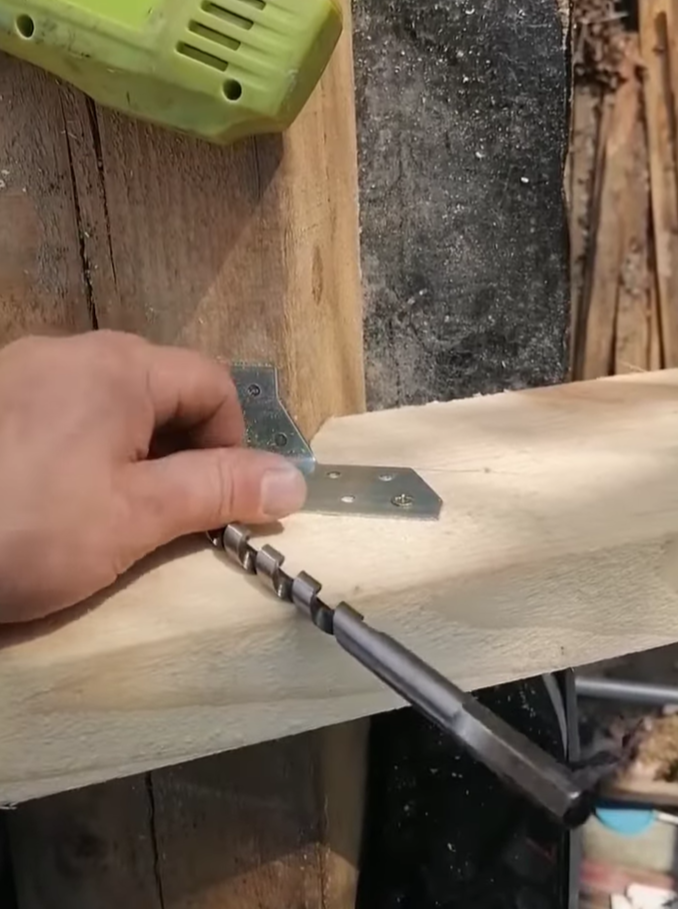

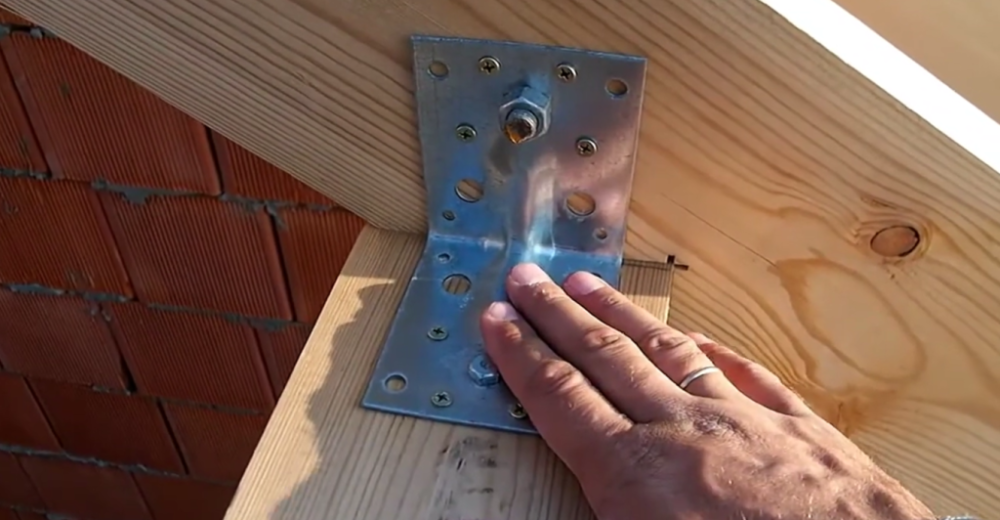

• Типы уголков: Обычные и усиленные (с ребром жесткости). Для стропил используйте только усиленные.
• Важно: Никогда не крепите стропила «в натяг» на два уголка, если крыша деревянная. Дерево «дышит», оно расширяется и сужается при смене влажности. Жесткое крепление может привести к разрыву волокон древесины.

Скользящие опоры («Салазки»)

Если вы строите дом из бруса или бревна, забудьте про гвозди и уголки. Дом будет садиться годами, и если стропила закреплены жестко, вашу крышу просто «выгнет дугой» или порвет стены.

• Механизм: Уголок с направляющей, по которой движется стальная пластина, прикрученная к стропиле. Крыша «дышит», а стены остаются на месте.

Фиксация узла: Как закрепить, чтобы не улетело

Независимо от выбранного способа, крепление требует фиксации.

• Гвозди: Это классика. Гвоздь работает на срез лучше, чем саморез. При забивании гвоздь слегка гнется, превращаясь в своего рода «замок». Совет: Бейте три гвоздя: два по бокам (под углом) и один сверху.

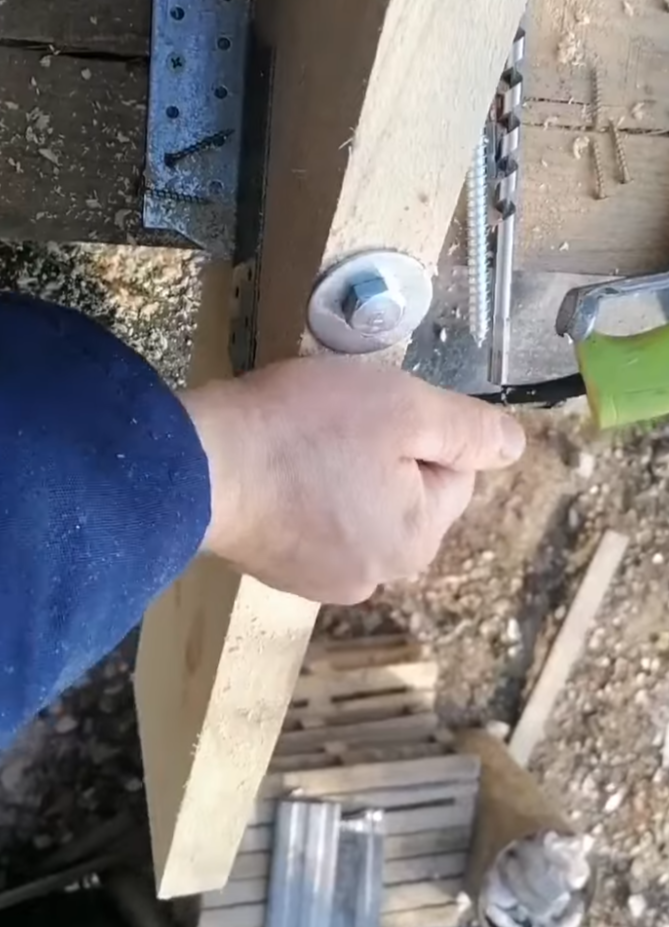

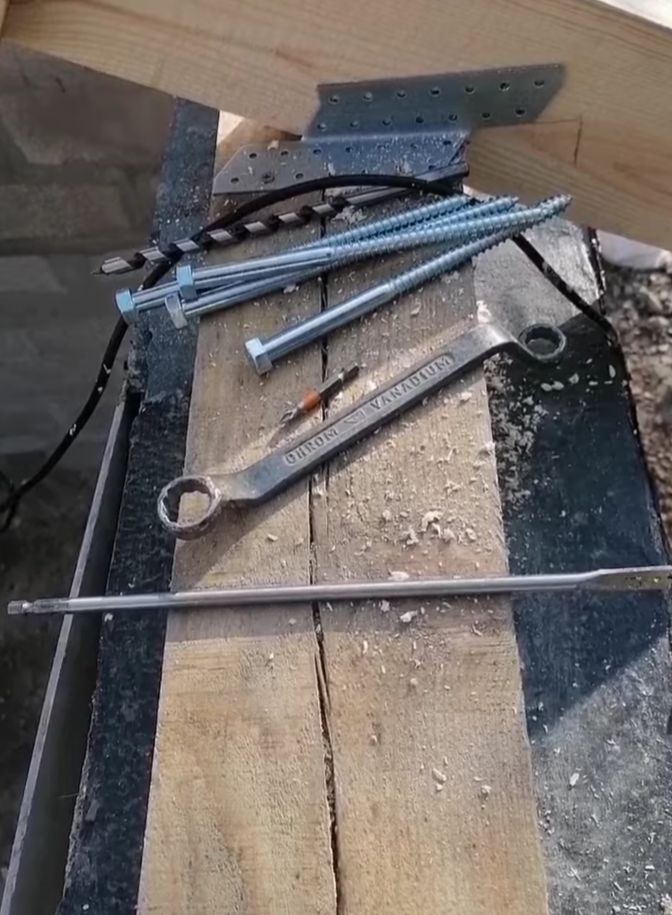

• Шпильки и болты: Для ответственных узлов (особенно если сечение стропил 200 мм и выше) используйте болтовое соединение. Болт на 12-14 мм с широкими шайбами — это гарантия того, что узел не расшатается через 10 лет.

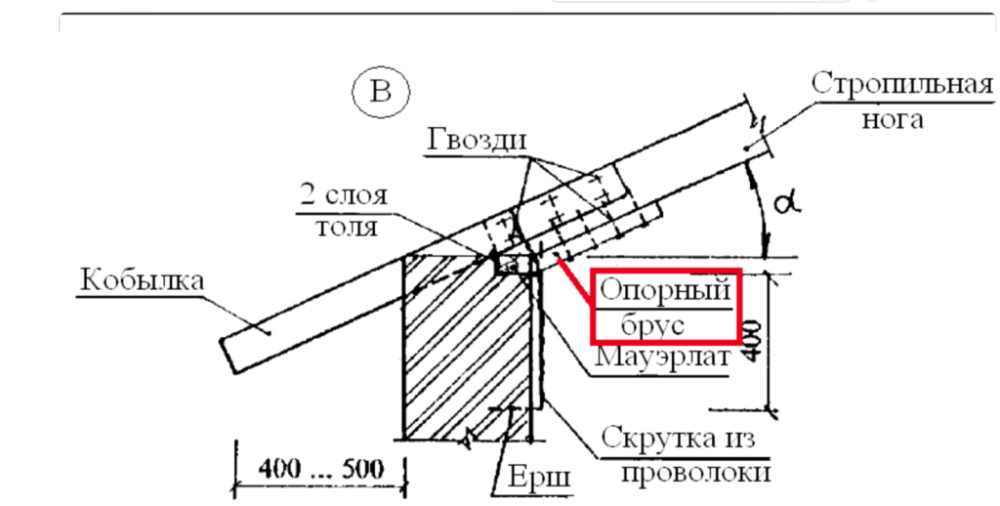

• Скрутки из проволоки: На многих крышах можно увидеть проволоку, привязывающую стропило к вмурованному в стену штырю. Это защита от ураганного ветра. В районах с сильными ветрами это обязательно!

Частые ошибки: Почему крыши «едут»

Кровля — это не просто крыша, это сложная конструкция, которая должна служить десятилетиями. Но зачастую из-за ошибок, допущенных при монтаже, она начинает «плыть», трескаться или даже разрушаться. Рассмотрим самые распространенные ошибки, которые могут привести к тому, что ваша крыша «пойдет» — и как этого избежать. Использование черных саморезов — большая ошибка!В строительстве стропильных систем категорически запрещается использовать обычные черные саморезы или гвозди без оцинковки. Почему? Потому что такие крепежные элементы со временем начинают ржаветь и теряют свои свойства. Черные саморезы — очень хрупкие, особенно при малейших деформациях или нагрузках, например, при снеге, ветре или усадке дерева. В результате шляпка может отлететь или открутиться, а узел потеряет свою жесткость и надежность. В итоге, вся конструкция кровли становится слабой и уязвимой.

Лучше всего использовать специально предназначенные для строительства кровли крепежи — оцинкованные ершеные гвозди или специальные конструкционные саморезы с желтым антикоррозийным покрытием и широкой шляпкой. Эти материалы обладают высокой прочностью и стойкостью к коррозии, что обеспечит долговечность и надежность всей системы. Интересный факт: такие саморезы иногда называют «строительными» или «кровельными» и выпускаются в разных длинах и диаметрах специально для крепления стропил и мауэрлатов.

Запил мауэрлата — ошибка, которой лучше не допускать!Еще одна распространенная ошибка — попытка сделать запил прямо в мауэрлате, чтобы закрепить стропила. Это категорически недопустимо! Почему? Потому что запил ослабляет несущий брус. В результате мауэрлат становится менее устойчивым и теряет свою прочность. Даже небольшой запил, выполненный неправильно, способен значительно снизить его несущую способность, что может привести к деформации всей кровли. Правильный способ — делать запил в стропильной ноге, а не в мауэрлате. Стропильная нога — это часть, которая непосредственно принимает нагрузку, поэтому ее запиливают так, чтобы обеспечить надежное крепление и равномерное распределение сил.

Отсутствие гидроизоляции — одна из самых опасных ошибок!Между мауэрлатом и стеной обязательно должен быть слой гидроизоляции — это может быть рубероид, линокром или другой специальный материал. Почему? Потому что конденсат, образующийся при перепадах температуры, может накопиться и проникнуть в структуру дерева. В результате влага начнет разрушать древесину за считанные сезоны. Если гидроизоляции нет, то со временем дерево начнет гнить, появятся трещины и плесень, а вся кровельная конструкция может потерять свою прочность. Поэтому обязательно укладывайте слой гидроизоляции, чтобы защитить дерево от влаги, и соблюдайте технологию монтажа.

Пошаговый алгоритм для монтажника:

• Подготовка: Проверьте горизонталь мауэрлата. Если он «горбатый», стропила будут играть. Выровняйте поверхность.
• Шаблон: Сделайте шаблон запила из фанеры. Не размечайте каждое стропило по отдельности — начнете ошибаться уже на третьем.
• Монтаж: Уложите крайние стропила, натяните шнурку. По ней выставляйте остальные.
• Фиксация: Сначала «прихватите» гвоздями, проверьте геометрию, и только после этого устанавливайте силовые уголки и болты.
• Защита: Обработайте все запилы антисептиком. В месте распила открыты поры дерева — это входные ворота для грибка.

Поэтика кровли

Крыша — это не просто треугольник или плоская поверхность, расположенная сверху дома. Это не просто часть архитектурного проекта, а настоящее символическое и функциональное воплощение защиты и уюта. В древних традициях и у опытных мастеров кровля всегда воспринималась как некая «оберегающая шапка» для дома, как щит, который защищает жильцов от непогоды, ветра, дождя, снега и палящего солнца. Как говорят старые мастера: «Крепкий узел — это спокойный сон в грозу». Эта метафора отлично отражает суть — хорошая кровля должна быть надежной и прочной, словно хорошо завязанный узел, чтобы в любой непогоду можно было спокойно спать и не бояться за судьбу дома. А соединение стропила с мауэрлатом — это как «пришивание» неба к земле, создавая контур, который будет сопротивляться и зимнему снегу, и летней жаре, и сильным ветрам.

Когда вы работаете с кровельной конструкцией, важно помнить: она — это не просто набор деревянных элементов, а живой организм. Дерево — это материал природный, он «живет», он хочет изгибаться, крутиться, сохнуть, расширяться и сжиматься в зависимости от температуры и влажности. Поэтому важно, чтобы ваша кровля могла «дышать» и адаптироваться к этим изменениям. Ваша задача как строителя — дать дереву возможность «вести себя» естественно, не разрушая при этом целостность всей системы. Это как в хорошей музыке: «гибкость в жесткости» — вот формула идеальной крыши. Она должна быть достаточно прочной и жесткой для надежности, но при этом гибкой, чтобы справляться с переменами погоды и давлением.

Интересный факт: в древние времена кровельные материалы и конструкции зачастую строили так, чтобы они могли выдерживать не только физические нагрузки, но и символические — например, считалось, что крыша должна «оберегать» не только дом, но и его жильцов, защищая их от злых духов и невзгод. Современные технологии позволяют усилить эту символическую функцию, делая кровлю не только технически совершенной, но и эстетически красивой, гармонично вписывающейся в облик дома.

Таблица с различными видами стропил для крыши, их размерами, примерами применения и особенностями:

Заключение

Крепление стропил — работа, не прощающая спешки. Если вы используете правильные метизы (оцинкованные ершеные гвозди, конструкционные болты), не забываете про антисептику и учитываете физику усадки дерева, ваша крыша простоит не одно десятилетие.

Строительство — это математика, умноженная на здравый смысл. Не пытайтесь изобрести велосипед, если есть проверенные ГОСТом и десятилетиями практики узлы. И пусть ваша крыша будет надежной защитой, а не поводом для ежегодного ремонта.
