Как выполнить расчет кирпичной кладки?

Оглавление:
  • Прочность конструкции
  • Климатический фактор
  • Общий объем кладки

То, что каждый настоящий мужчина должен построить свой дом, истина, не подлежащая сомнению. Конечно, в теплых странах можно обойтись и шалашом, но в наших краях дом должен выдерживать все капризы сурового климата. Поэтому, определившись с архитектурным решением будущего жилища, перед началом строительства необходимо сделать все расчеты проектируемого дома.

Схема кирпичной кладки

Схема кирпичной кладки.

Расчеты надо делать по нескольким позициям:

  • прочность конструкции (кирпичной кладки),
  • климатический фактор,
  • общий объем кирпичной кладки.

Грамотно сделанные расчеты кирпичной кладки помогут построить прочный, теплый и долговечный дом, а также оптимизировать затраты на его возведение.

Прочность конструкции

При строительстве индивидуального жилого дома высотой в 2-3 этажа проблем с расчетами прочности конструкции обычно не возникает. Выпускаемые промышленностью кирпичи марок 100 и 150 выдерживают нагрузки на сжатие, сминание, нагрузки опорных площадок. Однако необходимо внимательно отнестись к стенам, ослабленным проемами окнами и дверями.

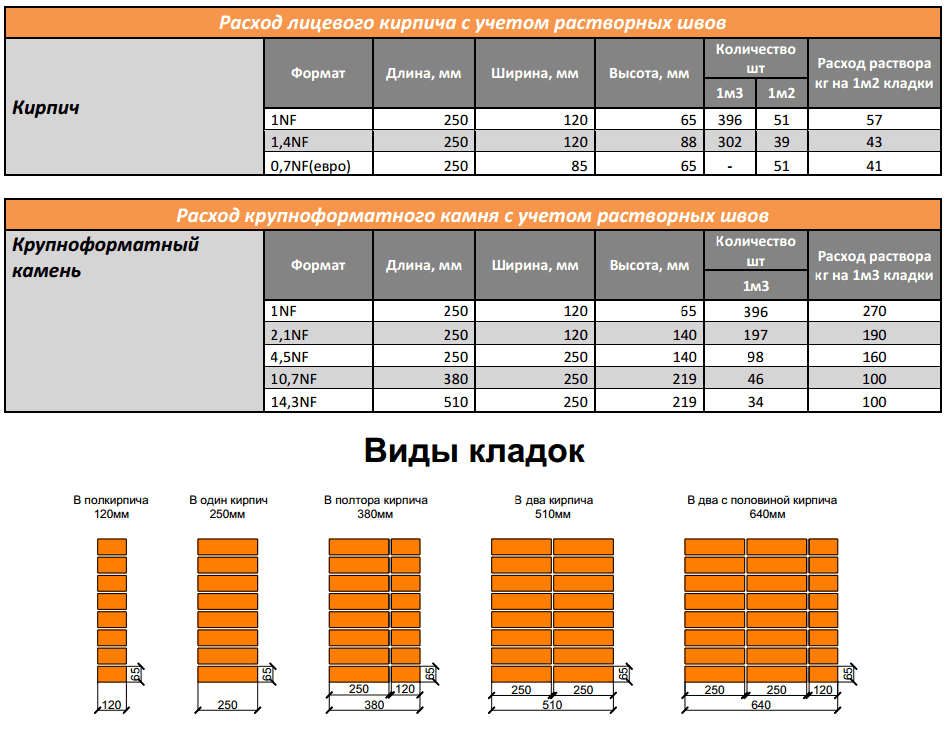

Таблица расчета кирпича

Таблица расчета кирпича.

Подобные требования относятся и к опорным кирпичным столбам. Дело в том, что при укладывании над проемом балки (металлической или железобетонной) нагрузка будет распределяться не на всю стену, а лишь на площадь контакта стены с балкой. При перекрытии этажа железобетонной плитой площадь контакта будет совпадать с шириной плиты. В местах укладывания балок кирпичная кладка должна быть особенно качественной.

Для расчетов прочности конструкции существуют специальные формулы, позволяющие точно вычислить конструктивную стойкость дома. По ним каждый может самостоятельно рассчитать все параметры. Для желающих сэкономить время на сложные расчеты созданы специальные таблицы, имеющиеся в технической литературе по строительству. Некоторые из источников можно найти в интернете. Наиболее надежные сведения по расчетам строительных конструкций содержатся в Строительных нормах и правилах (СНиП), разработанных и утвержденных строительными ведомствами государства.

Вернуться к оглавлению

Климатический фактор

Климат нашей страны весьма разнообразен. Кроме привычной средней полосы, есть места, где зимы длиннее и морозы крепче. Жаркое лето сменяется дождливой осенью, за которой приходит морозная зима. Все эти перемены могут не только лишить вас комфортного проживания в доме, но и преждевременно разрушить его. Поэтому при проектировании дома необходимо учитывать природные условия и географическое положение будущего жилища.

Таблица расчета кирпичной кладки

Таблица расчета кирпичной кладки.

Разные виды кирпича по-разному проводят тепло от одной стороны поверхности к другой, что существенно влияет на теплопотери здания. Самым выгодным в плане снижения теплопотерь является возведение кирпичной кладки из керамического пустотелого кирпича его теплопроводность равна 0,35 Вт/(м*С). Этот же показатель у силикатного кирпича равен 0,70 Вт/(м*С). Это означает, что при одинаковой энергоэффективности стена из силикатного кирпича должна быть в два раза толще, что может сказаться на общей стоимости строительства.

На практике для расчета чаще используют величину, обратную теплопроводности. Она называется коэффициент сопротивления теплопередачи. В СНиП 23-02-2003 даны таблицы этого коэффициента для различных регионов. Так для Москвы этот коэффициент равен 3,14 м²*ºС/Вт, для Сочи 2,1 м²*ºС/Вт, для Якутска 5 м²*ºС/Вт. Пользуясь этими таблицами можно сделать расчет для стен дома в любой географической точке нашей страны. Коэффициент сопротивления вашего дома не должен быть меньшим, чем указано в этом СНиПе. Чтобы не утолщать несущие стены ради сбережения тепла, в регионах с суровыми морозами применяют дополнительное утепление стен как изнутри дома, так и с фасада. Правильный расчет объема кирпичной кладки позволяет сэкономить на стоимости строительства.

Вернуться к оглавлению

Общий объем кладки

Разобравшись с конструкционной прочностью здания и климатическими факторами, начинаем рассчитывать общий объем кирпичной кладки.

Современные нормативы предусматривают толщину кирпичной кладки для несущих стен от 1,5 до 2,5 кирпича. Окончательный расчет делают исходя из высотности здания. Следовательно, для малоэтажного частного дома толщина стены в два кирпича будет оптимальной.

Таблица составов растворов для кладки из кирпича

Таблица составов растворов для кладки из кирпича.

Для расчета сначала измеряют периметр внешних стен и умножают их на высоту. Из полученной площади вычитают дверные и оконные проемы. Площадь несущих стен умножают на толщину кладки и получают объем необходимого кирпича в кубометрах.

Далее можно опять воспользоваться табличными данными. В 1 куб.м кладки без учета растворных швов содержится 512 штук одинарного кирпича размером 250х120х65 мм. Если растворные швы учитывать (а их толщину принимают равной 1 см), то в кубометре будет 394 кирпича. Кирпич, кроме одинарного, бывает полуторным и двойным (по толщине). Соответственно, его количество в штуках будет меньше. Применение двойного кирпича сокращает время кладки и дает некоторую экономию на растворе.

Иногда применяют кирпичную облицовку здания. Подсчет объемов проводится по такой же методике, но необходимо помнить, что облицовку ведут в полкирпича.

После определения объемов наружной кладки рассчитывают количество кирпича для внутренних перегородок. Если внутренние стены не несущие, то их чаще выкладывают в полкирпича, а иногда и в четверть кирпича.

После проведения всего расчета необходимо прибавить некоторое количество про запас: при транспортировке и самом строительстве возможен бой части кирпича.
