Проемы в кирпичных стенах устраиваются по разным причинам. Любое отверстие, сделанное в готовой кладке, нуждается в такой операции, как усиление. При устройстве проема обязательно разрушается часть стены, и без процедур по укреплению ослабленная стенка никак не обойдется, так как вряд ли она сможет выдерживать воздействующие на нее нагрузки расположенных выше конструктивных элементов строения. Усиливать необходимо не только проемы дверей и больших окон, но и участки стены, в которые будут вставлены даже небольшие окошки. Стоит добавить, что в приведенных ниже советах не будут описываться мероприятия по согласованию изменений в проекте строения. Будет рассказано только о способах укрепления стен.
Кирпичная перемычка принимает и передает нагрузку от веса перекрытия, крыши или верхних частей кладки на стену.
Существует несколько методов усиления проемов в кирпичных стенах. У всех мероприятий по их укреплению одна задача снять нагрузку с разбираемого участка стены. Выдерживать вес находящихся выше окон перекрытий и кладки должны будут прочные перекладины. Иногда достаточно укрепить только верхнюю часть проема, но в некоторых случаях приходится строить внушительный каркас практически по его периметру. Тем не менее устройство проема всегда начинается с нанесения на перегородку его контуров и отметок для установки элементов усиления.
Укрепление с помощью швеллеров

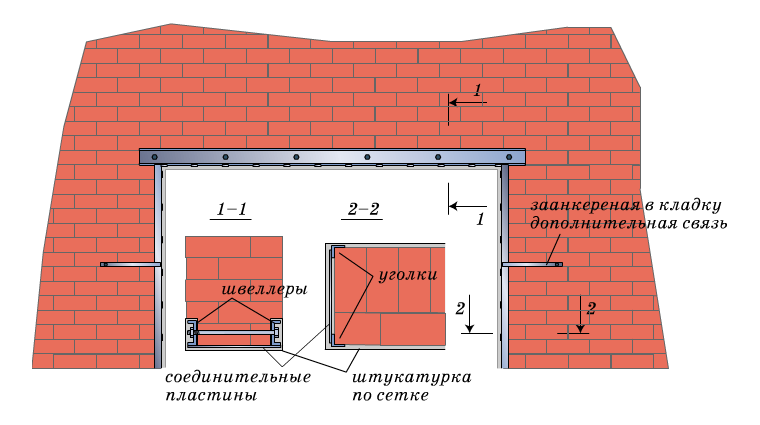

Рисунок 1. Схема усиления проема в несущей стене с подведением перемычки из швеллеров и обрамлением уголками.
Один из способов усиления проемов в кирпичных стенах установка над будущим отверстием 2-х швеллеров с обеих сторон стены. Кроме того, эти профили будут связаны между собой. Швеллеры выдерживают гораздо большую нагрузку, чем уголки, поэтому ими усиливают широкие проемы, над которыми находится большое количество рядов кирпичной кладки. На рис. 1 показано, как выглядит усиленный профилями проем.
Его устройство простое. В 2-х швеллерах высверливаются отверстия под шпильки или болты от М 16 до М 24. Отверстия в профилях должны находиться друг напротив друга. Расстояние между ними не должно превышать 0,5 м. При этом в перемычке не должно быть меньше 3-х шпилек. Длина швеллеров должна превышать ширину проема на 1 м. Над будущим проемом выбивается ниша, высота которой должна соответствовать ширине профиля, а глубина ширине его боковин.
Швеллер фиксируется в борозде с помощью раствора. После этого с другой стороны стенки вырубается еще одна ниша. Через установленный швеллер высверливаются отверстия в стене. В профиль и стену вставляются шпильки или болты. Под гайками или головками обязательно должны находиться шайбы большого диаметра. С другой стороны в нишу закладывается раствор. На крепеж насаживается второй швеллер, на шпильки опять накидываются шайбы. Оба профиля стягиваются друг с другом гайками. После этого можно начинать разборку стены.

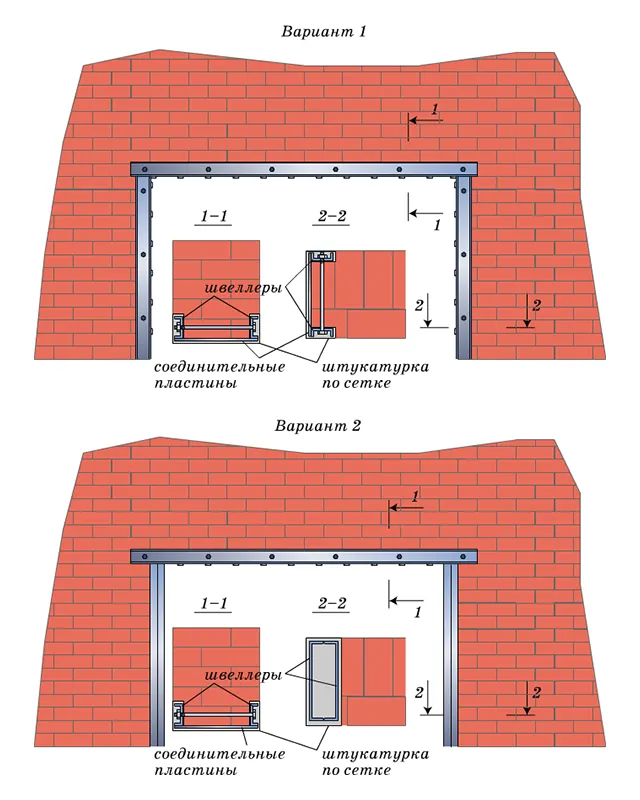

Схема усиления проема в несущих стенах с подведением рам из швеллеров
Разберите несколько рядов под перемычками и приварите между швеллерами стальную полосу, ширина которой равняется расстоянию между профилями. Толщина полосы должна составлять не меньше 6 мм. Теперь у вас готова перемычка, способная выдержать давление расположенных над ней стен и перекрытий. Вместо приваривания сплошной полосы можно скрепить швеллеры часто расположенными стальными отрезками. Теперь можно заканчивать устройство проема под окно.
Итак, чтобы провести усиление проемов, нужно приготовить:
- перфоратор,
- швеллеры и листовой прокат,
- шпильки с шайбами и гайками,
- шлифмашинку,
- сварочный аппарат,
- раствор.
Перемычка с вертикальными стойками

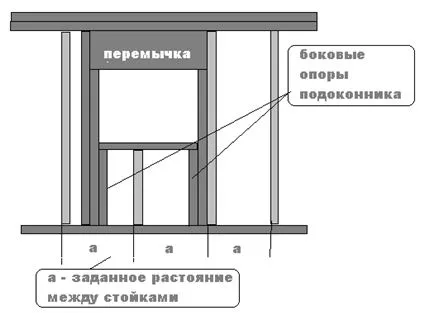

Рисунок 2. Схема перемычки с вертикальными стойками.
Более усиленная конструкция получается, когда перемычки передают часть нагрузки на стальные стойки, опирающиеся на основание проема. Ее устройство показано на рис. 2. Укрепление таким методом проводится, когда ширина проема превышает 1,5 м. Стойки выполняются из уголков. Они привариваются к перемычке и свариваются между собой стальными полосами. Сами полосы крепятся анкерами, которые вставляются в стену через отверстия в металле и кирпичах.
Для усиления проемов в кирпичных стенах можно устанавливать стойки (несколько по-иному). Они изготавливаются из 4-х швеллеров, устанавливаемых попарно вдоль вертикалей проема. Их пары также связываются между собой стальными листами, а пустоты под ними заполняются раствором. Делая разметку для будущего окна или двери, учитывайте габариты стальных опор.
Перекладина из уголков
Усиление проемов для окна можно проводить и без швеллеров. Вместо них применяются уголки 60х60 с толщиной металла не менее 5 мм. Такие перемычки можно делать для небольших окошек, для которых в стене вырубается отверстие шириной менее 60 см. Кроме того, на такие перемычки не должны воздействовать большие нагрузки.
Для уголков нет необходимости вырубать в стене широкие ниши. Достаточно сделать горизонтальные штробы, в которые будет вставлен профиль. Операция выполняется до разборки участка стены. В уголках высверливаются отверстия для крепежа. Один из профилей вставляется в борозду, и через его отверстия на кладку наносятся точки сверления. Перемычка вынимается из стенки. После этого в кладке сверлятся сквозные отверстия. Важно, чтобы сверло входило в стенку строго перпендикулярно ее плоскости. По окончании сверления с другой стороны стенки также пробивается паз для уголка. После этого уголки стягиваются накручиванием гаек на шпильки. Шайбы должны быть установлены с 2-х сторон.
Как только вы зафиксировали горизонтальную перекладину, можете приступать к разборке кирпича.
Не забудьте усилить перекладину, приварив к уголкам стальные полосы.
