Устройство кирпичного дымохода для газового котла

• Как определиться с габаритами дымоотвода?
• Как установить дымоход для газового котла?
• Из чего состоит дымоход для газового котла?
• Как сделать дымоход для котла?
• Дымоход для газовых котлов в частном доме

Для того чтобы сделать кирпичный дымоход для газового котла, следует сначала ознакомиться с его устройством, знать про его виды и составные части, и, конечно, о самом процессе монтажа.

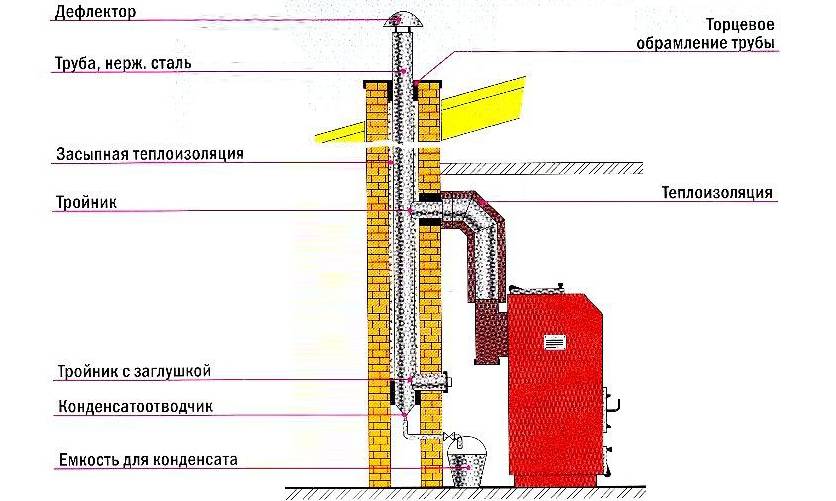

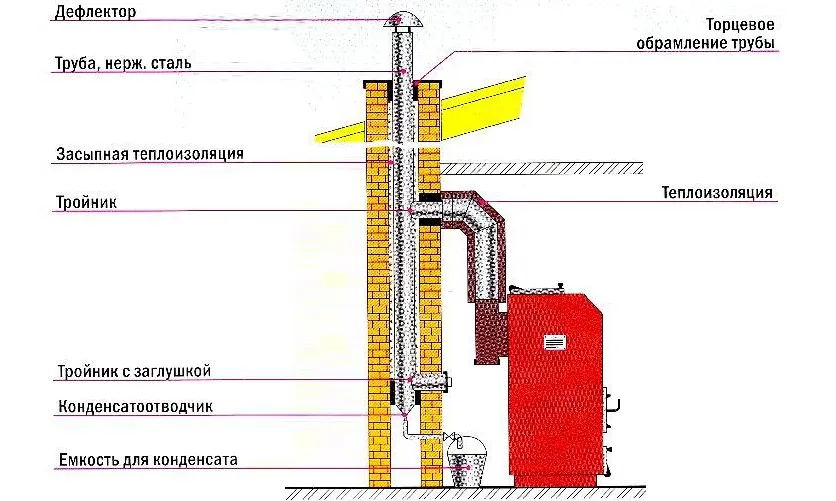

Схема газового котла с кирпичным дымоходом.

Если не считать дров, то газовое отопление можно выделять как одно из самых приемлемых по ценам. Подбирая газовый котел, следует сразу же продумывать способ отвода вредных веществ. Притом необходимо знать, что к дымоходу для котла должны выдвигаться самые суровые качества.

Как определиться с габаритами дымоотвода?

Перво-наперво выбирается сам аппарат создания тепла, а уже потом, ориентируясь на него, подбирают дымоход для котла.

Есть несколько рекомендаций, помогающие решить этот вопрос. Лучше всего использовать круглые дымоотводы. Хотя никто не запрещает подбирать и прямоугольные. Чтобы подсчитать полезное пространство, нужно внутреннее сечение умножить на длину трубы. Полученная цифра обязана превосходить ту же цифру, но у газового котла.

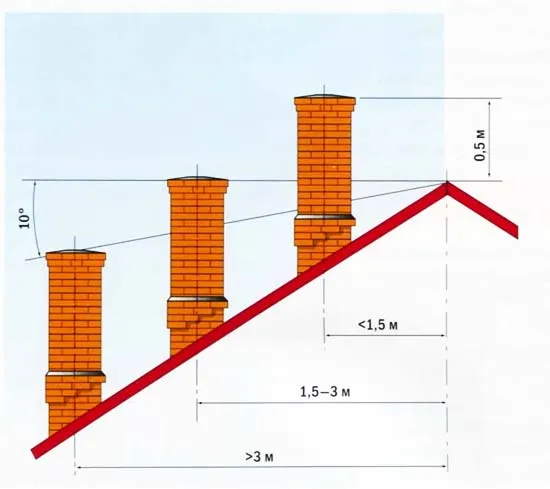

Схема определения высоты дымохода.

Весьма важным моментом является то, что поперечник трубы должен равняться сечению отводного штуцера прибора, ну или быть немного больше, но не меньше. Таким образом достигается правильное подключение между элементами отопительной системы.

На вышину дымоотвода влияет его месторасположение касательно крайней точки крыши дома.

Если расстояние от конька до дымохода меньше полутора метров, то он должен возвышаться над крайней точкой на полметра. Если это расстояние варьируется в пределах 1,5-3 м, то высота будет равной с высотой конька. А в случае промежутка от 3-х и более метров следует от конька дома провести прямую линию под углом в 10° вниз, и на одной из точек этой линии должна заканчиваться высота дымохода для котла.

Следует обратить внимание, что в случае наличия дополнительных примыкающих пристроек, труба должна выводиться за их пределы.

После того как все вычисления произведены, может возникнуть ситуация, когда полезная площадь трубы больше, чем у газового котла. Стандартные трубы имеют определенный диаметр, поэтому поменяв его, можно увеличить не только полезную площадь, но и расход материала. Чтобы решить этот вопрос, можно просто увеличить саму длину дымохода, при этом сечение трубы следует брать поменьше. Вышеуказанные значения идут с допустимыми минимальными цифрами, но это не значит, что их нельзя превышать. Главное, чтобы меньше они не были.

Как установить дымоход для газового котла?

В первую очередь стоит определить для себя, где хочется располагать дымоотвод: внутри дома или снаружи.

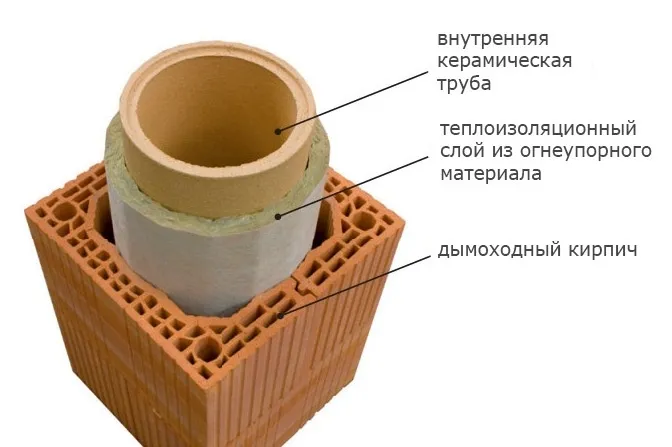

Схема теплоизоляции кирпичного дымохода.

Чтобы легче было ответить на этот вопрос, нужно знать, что первый вариант будет несколько экономней, ведь внешнему дымоходу для котла понадобится дополнительное утепление, чтобы он не промерзал.

Дымоход для котла с внутренней стороны дома имеет свои характеристики:

• утепляется не вся труба, такие меры используются только на тех участках, где идет соприкосновение с улицей, то есть на крыше,
• в таком варианте чаще случаются возгорания и пропуск угарных газов,
• внутренний монтаж подразумевает под собой работу со сложными элементами,
• в случае поломки ремонт становится более затруднительным.

Дымоход ля газового котла внешнего расположения тоже имеет свои особенности:

• такая конструкция требует теплоизоляции,
• в сравнении с первым вариантом он более безопасен в использовании,
• в процессе сборки используются одинаковые детали, что значительно облегчает работу,
• ремонт выполняется очень просто.

Как понятно из приведенных выше моментов, дымоходы для газовых котлов, будь то внешние или внутренние конструкции, имеют как положительные, так и отрицательные стороны.

В любом случае каждый выбирает сам тот вариант, который для него подходит лучше всего.

Из чего состоит дымоход для газового котла?

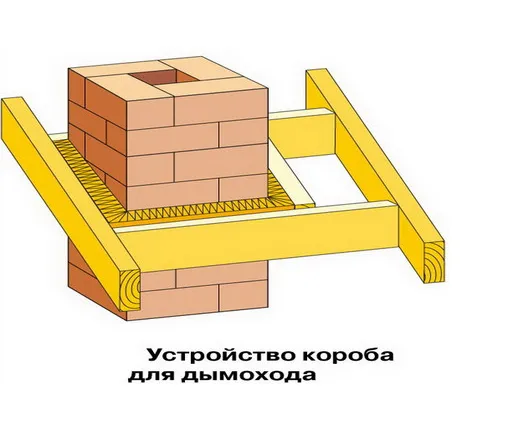

Устройство короба для дымохода.

Чтобы кирпичные дымоходы правильно функционировали, во время их сборки следует ответственно проводить каждый этап.

Очень важно, чтоб все конструктивные элементы дымохода для котла были правильно соединены между собой. В тех местах, где дымоход будет «соприкасаться» с самим домом, необходимо устанавливать специальные проходные элементы. Обязательной изоляции требуют те участки, которые впоследствии будут соприкасаться с горючими материалами.

Сам дымоход для котла имеет основу из:

• переходника под штуцер газового котла,
• фитинга с ревизией, который представлен в виде трубы, предназначение оного удалять образование влаги,
• подпорок стеновых бандажей,
• дериваций,
• проходной трубы,
• труб телескопической формы,
• наконечника конусообразного.

Если нет возможности приобрести наконечник, то лучше от него совсем отказаться, нежели заменить его дефлекторами или зонтами.

Есть определенные требования, которым дымоходы для газовых котлов должны отвечать:

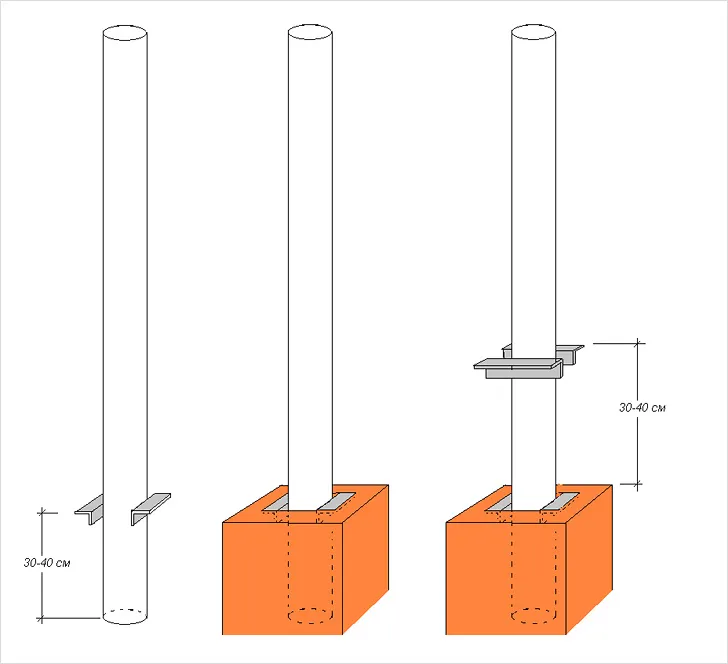

Схема кладки дымохода.

1. В определенных частях дымохода газовых котлов температура не должна превышать 30°.
2. Допускается не более 1 м отклонения трубы вбок. Причем на местах поворота делают специальный люк, который будет позволять проводить чистку от загрязнений и конденсата. Сам же уклон должен быть не меньше 0,01°.
3. Нельзя делать больше 3-х колен, при этом значение радиуса закругления не должно превышать сечение самой трубы.
4. В случае если дымоход для котла имеет прямоугольную форму, стороны должны быть прямыми, а не вытянутыми.
5. В нижней части всегда следует делать капельник и ревизию.
6. Вся конструкция дымохода должна быть ровной, без каких-либо прогибов.
7. Каждое звено соединяется друг с другом так, чтоб они находились как минимум на половину диаметра трубы.
8. Во время соединения секций и других элементов не должно образовываться никаких щелей или зазоров.
9. С внутренней стороны дымоход должен быть идеально гладкий, без каких-либо шероховатостей.
10. Если здание еще строится, то сумма всех горизонтальных участков должна равняться примерно 3 м. Если же здание закончено, то эта цифра не должна превышать 6 м.
11. Следует знать, что от трубы до стен и потолка, если используются горючие материалы, расстояние должно равняться 250 мм, а для негорючих 50 мм.
12. Как уже упоминалось выше, если есть участки трубы, выходящие на неотапливаемые места, то им потребуется дополнительная теплоизоляция.

Следует сделать так, чтобы управление заслонками располагалось в удобном месте и всегда была возможность открыть их или закрыть.

Как сделать дымоход для котла?

Выполнять работы по созданию дымоотвода для газовых котлов следует таким образом:

Инструменты для кладки дымохода.

1. На котле есть патрубок, к которому подсоединяют проходной элемент. Перед тем как приступать к стене, на нее заранее наносят разметку, которая тщательнейшим образом проверяется.
2. После подготовки проема, начинается вывод дымохода для котла. Все участки трубы и само отверстие должны быть изолированными.
3. Далее происходит крепление тройника и ревизии, после чего надевается заглушка.
4. Затем идет соединение всех звеньев и закрепление трубы на стене при помощи кронштейнов с расстоянием в 2 м.
5. Как только дымоход для котла наберет нужную высоту, подсоединяется наконечник конусной формы.
6. Все места соединений дополнительно укрепляют хомутами, а стягиваются они при помощи болтов или проволоки.
7. Чтобы обеспечить дополнительную защиту от коррозии, рекомендуется покрыть поверхность трубы специальной термостойкой краской.

Чтобы сэкономить на термоизоляции, можно использовать для строительства дымоходов газовых котлов сэндвич-трубы. В ином случае необходимо будет озаботиться о таком моменте.

Дымоход для газовых котлов в частном доме

1. В первую очередь на стену наносится разметка, также этого требуют перекрытия и кровля.
2. Далее вырезается проем.
3. После этого патрубок на газовом котле соединяется с адаптером.
4. Затем идет работа с тройником и ревизией, чтобы была возможность осуществлять чистку дымохода. Крепится лист из стали и устанавливается кронштейн.
5. Соединяются все секции, при необходимости применяются колена. На уровне перекрытий должен использоваться специальный патрубок.
6. Далее на конец трубы надевается оцинкованная пластина, которая имеет апертуру большую по диаметру основы. Ее закрепляют на перекрытиях с двух боков.
7. Каждые 4 м труба закрепляется кронштейном на стене, а через 2 м хомутиной.
8. В конце идет обязательная установка конусообразного наконечника. Его предназначение обеспечить дымоходу для котла защиту от негативных погодных влияний (дождя, снега, сильных воздушных течений и прочих погодных осадков).

Удобство создания дымоотводов собственноручно в следующих моментах:

• во-первых, это экономит средства,
• во-вторых, есть возможность самому создать любой внешний дизайн, например, обложить его кирпичом, что будет очень стильно смотреться, особенно при наличии котла из кирпича.

В любом случае важным моментом является правильное подключение газа к системе. И вот этот вопрос лучше оставить профессионалам, иначе могут возникнуть неприятности.
