В проектировании здании крыше уделяется особое внимание, ведь она не только должна быть надежной и прочной. Она отвечает за стилистическое оформление здания, его внешний вид, а еще при этом может иметь и функциональное значение, когда у здания есть мансарда. В статье разберем самые популярные виды схем для стропильных систем, которые используются в жилом строительстве. Кстати, отличный материал для кровли Вашей крыши!
Чтобы крыша была надежной, справлялась с эстетической и «рабочей» функцией, надежно защищая от непогоды, в ее проектировании нужно учесть ряд факторов, таких как:
Учет этих факторов позволяет определить толщину стропил, порядок их монтажа, а также то, какой угол уклона должна иметь кровля, чтобы справляться с ветровыми нагрузками и осадками.
Независимо от того, какой уклон и дизайн будет иметь кровля, в составе ее стропильной системы используются:
Особенности стропильной конструкции в зависимости от разных факторов
Если кровля имеет два или четыре ската, то под ее сводом формируется чердачное пространство, которое можно использовать в жилых целях или же для хранения чего-либо. В этом случае конструкция стропил предполагает высокий конек и достаточное количество пространства для утепления кровли и возможности использовать чердак в жилых или бытовых целях. Если чердачное пространство не предполагается, то высота кровли делается достаточной для того, чтобы под ней разместилось утепление и оставалась воздушная прослойка для циркуляции воздуха и теплообмена.
Еще один важный момент, который нужно учесть в конструкции кровли – угол наклона скатов. Он выбирается с учетом ветровой нагрузки и количества осадков. На более пологой кровле снег и вода будут задерживаться дольше, создавая нагрузку, поэтому нужно спроектировать кровлю так, чтобы таких участков, где может задерживаться влага, было как можно меньше. Обычно самым слабыми участками в этом отношении считаются стыки скатов, если возводится сложная кровля.
Вот таблица с примерами и комментариями по стропильным системам для крыши:
|
Вид стропильной системы
|
Описание
|
Схема
|
Комментарий
|
|
Система Мauerlat
|
Основная горизонтальная балка, на которую опираются стропила.
|
|
Используется для равномерного распределения нагрузки на стены.
|
|
Скатная система
|
Наиболее распространенная конструкция с наклонными стропилами.
|
|
Подходит для жилых и хозяйственных зданий, эффективно отводит воду.
|
|
Система Седло
|
Двускатная система с треугольной формой наклона.
|
|
Обеспечивает хороший отвод дождевой воды, используется для большинства крыш.
|
|
Трехскатная система
|
Система с тремя скатами, обычно для сложных форм.
|
|
Эстетически привлекательна, но сложнее в исполнении.
|
|
Вальмовая крыша
|
Крыша с вальмовыми скатами, заканчивающимися вальмами.
|
|
Устойчивость к сильному ветру, применяется в регионах с сильными порывами ветра.
|
|
Полувальмовая крыша
|
Комбинация двускатной и вальмовой конструкции.
|
|
Сочетает в себе красоту и функциональность.
|
|
Крыша типа "Шатер"
|
Четырехскатная крыша, сходящаяся в одном центре.
|
|
Эстетически привлекательна и обеспечивает хорошую водоотводимость.
|
|
Ломаная крыша
|
Сложная структура со сменой углов наклона.
|
|
Уникальная форма, часто используется для создания выразительных архитектурных решений.
|
|
Система фермы
|
Использует треугольные фермы для распределения нагрузки.
|
|
Эффективная для больших пролетов, уменьшает необходимость в поддерживающих стенах.
|
|
Система "Солнечный мыс"
|
Конструкция с выносными скатами, ориентированными на юг.
|
|
Эффективно используется для солнечных панелей, максимизирует солнечное освещение.
|
|
Система "Купол"
|
Круглая или эллиптическая форма, создающая пространство под крышей.
|
|
Используется в общественных зданиях, театрах, церквях и т.д.
|
|
Антиснеговая система
|
Конструкция, направленная на минимизацию снега на крыше.
|
|
Применяется в регионах с обильными снегопадами.
|
Системы кровли
Чаще всего в строительстве используется висячая, наклонная стропильные системы. Расскажем о каждой подробнее.

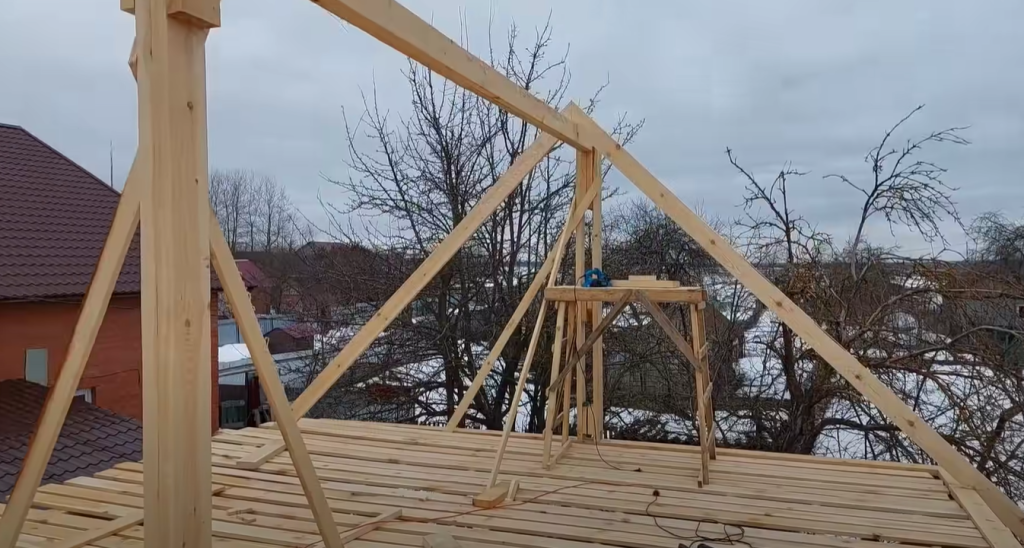

Наклонная
Такая система подходит для жилых домов, в которых несущими выступают не только внешние стены, но и перегородки. Она возводится разными способами:
-
Стропила фиксируются к коньковой опоре, а их нижняя часть «врубается» к мауэрлату. В нижней части они дополнительно закрепляются скобой или проволокой.
-
Верхняя часть стропил подрезается под углом и фиксируется специальными крепежными элементами. Стропильные ноги крепятся к мауэрлату.
-
Верхняя часть стропил крепится замковой системой и горизонтально уложенной доской.
Для монтажа такой системы на стены и перегородки крепится гидроизоляция. Затем фиксируется мауэрлат, а далее крепятся стропильная система.

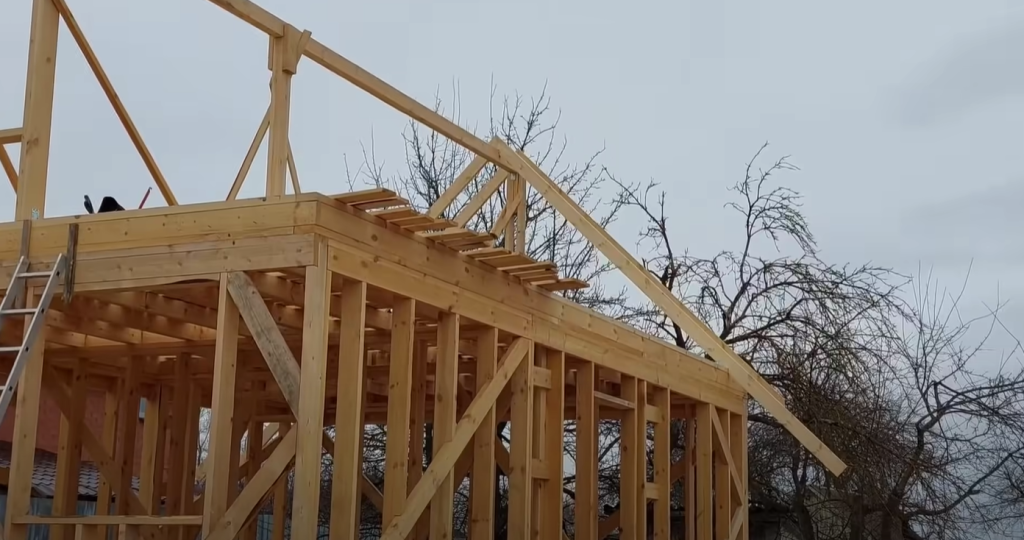

Висячая система
Такой тип стропильной конструкции используется для зданий, не имеющих несущих перегородок. В этом случае каркас кровли полностью опирается на стены, а сама кровля как бы «висит» над зданием. В этом случае для усиления конструкции используются различные распорки, ригели.
Монтаж такой системы начинается с укладки мауэрлата. Некоторые части ее можно собрать на земле, а потом уже крепить на стены. Элементы конструкции кровельной системы крепятся между собой анкерами и металлическими пластинами. Чтобы несущие стены справлялись с нагрузкой, которые на них будет оказывать такая кровля, им может потребоваться усиление. Усилить стены нужно обязательно, если расстояние между ними больше 10 метров.
Виды кровли и стропильных систем
Приведем еще одну классификацию кровельных и стропильных систем, которая поможет вам подобрать оптимальный вариант.
Односкатная
Конструкция такой крыши – это один скат под углом, опирающийся на несущие перегородки. Такой тип кровли подходит для небольших жилых или хозяйственных строений. В составе ее конструкции подкос, подпорные стойки, стропильные ноги, лежени, стропильные ноги и другие элементы. Длина стропил для такой кровли зависит от расстояния между несущими стенами, на которые она опирается.
Угол наклона такой кровли зависит от того, какой кровельный материал используется для ее покрытия. Например, для профнастила величина уклона будет равна 200, а для керамической или бетонной черепицы нужен уклон в 250.
Такой тип кровли считается самым простым и самым бюджетным, потому что расход кровельных материалов для ее возведения меньше, чем при других типах конструкций.

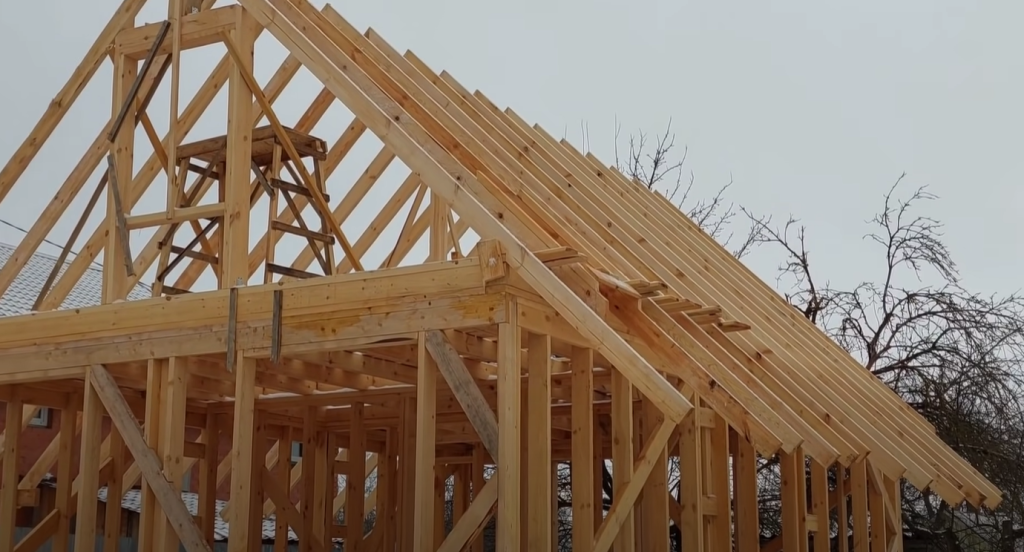

Двускатная
Такой вариант кровли обычно используется для одно- или двухэтажных коттеджей. В одноэтажных домах он позволяет обустроить мансарду или использовать чердак как жилое пространство. Для монтажа такой кровли используется наклонная или висячая стропильная система, о которых мы рассказали выше. Часто при монтаже такой кровли фронт служит как часть стены, что повышает прочность конструкции.

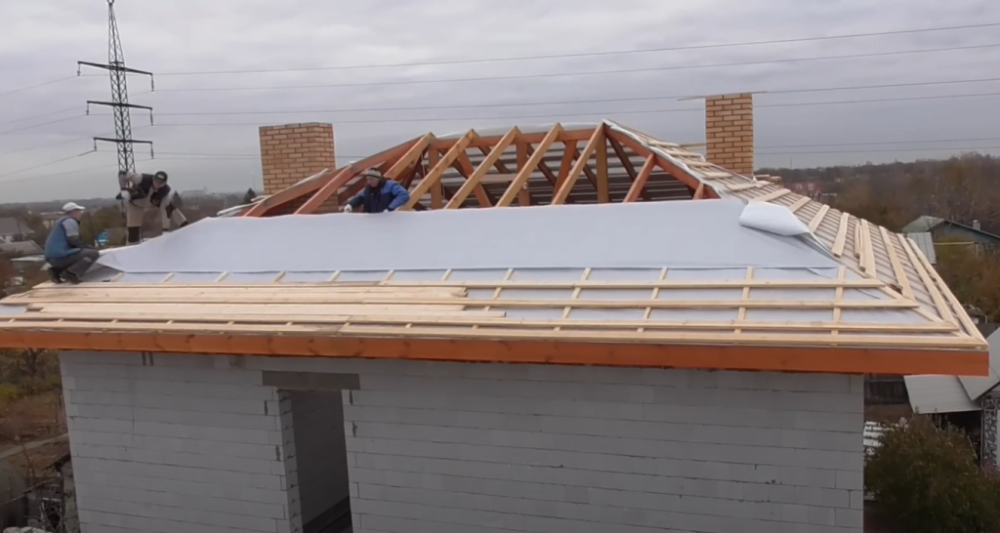

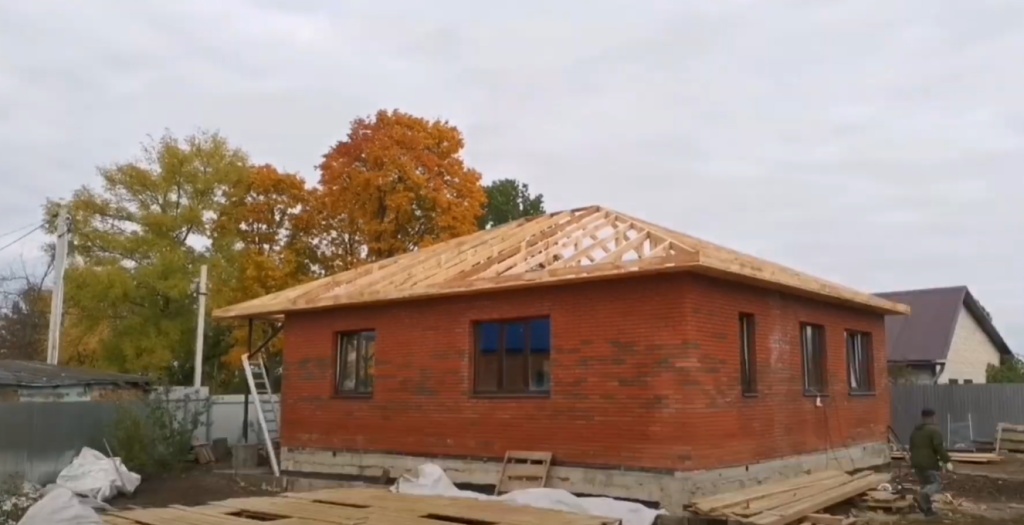

Вальмовая
Так называется кровля из четырех скатов, которые соединяются друг с другом под определенным углом. Такая крыша опирается на несущие стены дома и также позволяет обустроить под крышей жилой чердак или мансарду. Однако в большинстве случаев из-за особенностей конструкции жилое пространство чердака по площади уступает двускатной крыше. Для покрытия такой кровли чаще используется рубероид, гибкая черепица.
Шатровая
Это четырехскатная крыша, состоящая из четырех равнобедренных треугольников, которые соединяются в центре. Иногда у такой кровли бывает до шести скатов. Обустройство шатровой крыши сложнее и затратнее, чем других видов, но она отличается высокой прочностью и способностью выдерживать большие нагрузки.
Ломаная
Так называются крыши с разными элементами, например, когда под кровлей планируется мансарда, либо обустройство эркера. Здания с такими крышами всегда выделяются своим дизайном, но требует больше кровельных материалов и более сложного монтажа крыши. Дополнительными расходами при монтаже крыши такого типа становятся затраты на утепление мансарды, если планируется использовать ее ка жилое пространство.
Многоскатная
Такая крыша может одновременно совмещать в себе несколько типов кровельных конструкций. Обычно ее используют для строений Т-образной или Г-образной формы. Поскольку система кровли для такого здания довольно сложная, то ее условно делят на части и для каждой используют наиболее оптимальную стропильную систему. В монтаже ключевое – выделить главную и вспомогательную системы, рассчитать нагрузку на стропила и подобрать оптимальный кровельный материал.
Какую кровельную систему выбрать
Выбор крыши – задача ответственная, решение которой зависит от многих критериев, поэтому, подбирая ее для своего дома, определите:
-
как будет использоваться подкровельное пространство (в качестве жилой мансарды, чердачного помещения);
-
наклонная или висячая система целесообразнее для перекрытия;
-
сколько секторов будет у крыши и какой будет ее конструкция;
-
какая нагрузка ветра и осадков ожидается и как расположен дом относительно розы ветров;
-
какой бюджет вы закладываете на строительство.
Народный метод выбора крыши – обратить внимание на дома, которые построены в районе вашего строительства примерно 5-10 лет назад. Если эти кровли справляются с нагрузками, значит, имеет смысл рассмотреть один из наиболее часто встречающихся вариантов. Какой бы тип кровли вы не выбрали, в каталоге магазина строительных материалов «МОСБЛОК» вы найдете все необходимое для возведения надежной крыши, которая долгие годы будет дарить вам тепло и уют.
