Оглавление:
- Инструменты и материалы для инъецирования
- Подготовительные работы
- Технология инъецирования трещин в кирпичной кладке
При обследовании кирпичных сооружений многие сталкиваются с повреждением несущих конструкций, среди которых наиболее популярными дефектами являются трещины. При обнаружении таких повреждений рекомендуется в кратчайшие сроки произвести их устранение. Это обусловлено тем, что трещины в кирпичной кладке являются проводниками холода, что может привести к промерзанию стен в холодное время года.
Причинами возникновения трещин в кирпичной кладке могут послужить: усадка дома, отсутствие дождевого водоотлива на крыше, ошибки в конструкции самого здания и другие.
Поскольку основную массу всех дефектов составляют трещины шириной не более 6-8 мм, то для их заделки применяется процедура инъецирования.
Инструменты и материалы для инъецирования
Инъецирование трещин в кладке кирпича может быть осуществлено полимерной, цементной или цементно-полимерной смесью.

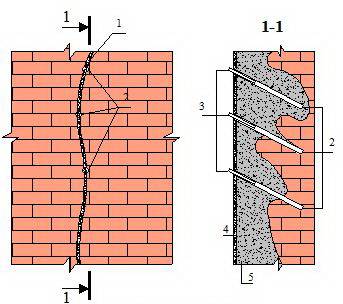

Схема цементации: 1 – трещина, 2 – инъекционные шпуры, 3 – патрубки, 4 – раствор цемента, 5 – раствор скрепляющий.
Самыми эффективными являются полимерные составы на основе эпоксидных смол.
Однако из-за большой стоимости позволить их себе в качестве реаниматора кирпичной кладки может не каждый.
Поэтому наиболее популярным является цементно-полимерный раствор, в котором присутствует добавка как цемента, так и полимерных материалов.
Практика показывает, что процедура инъецирования позволяет не только восстановить целостность всей конструкции, но и увеличить ее прочность до 25%.
В зависимости от вида используемого при инъецировании раствора данная процедура носит определенное название:
- битумизация,
- силикатизация,
- смолизация,
- цементация.
Битумизация подразумевает нагнетание внутрь трещин разогретого до температуры 210-240°C битума марки МІІІ. Наносить такой материал можно только на тщательно высушенное основание, так как в противном случае возникнет парообразование, негативно влияющее на прочность заделки. Битумизация не увеличивает прочность стен, однако она позволяет защитить их от влажности и коррозийных процессов.
Инструменты и материалы: 1 – электрический шнековый насос для цементных смесей, 2 – пакер пластиковый 18/105 с обратным клапаном, 3 – силоксановая смола с катализатором.
Силикатизация проводится в 2 этапа. На первом в трещины нагнетается жидкое стекло, заполняющее все дефекты кирпичной кладки. На втором этапе осуществляется нагнетание раствора хлористого кальция, который вступает в реакцию с жидким стеклом, в результате чего образуется труднорастворимый гидросиликат кальция и нерастворимый гель. Данный способ используется для реанимации кладки, которая эксплуатируется в слабоагрессивных и агрессивных средах.
Смолизация заключается в нагнетании в трещины эпоксидных смол, благодаря чему увеличиваются прочностные и антикоррозийные характеристики конструкции.
Самым популярным способом является цементация, при которой применяются инъекционные цементные смеси. При изготовлении цементной смеси в качестве вяжущего вещества применяется портландцемент марок М400 и М500, а в качестве заполнителя мелкий песок. Для увеличения эксплуатационных свойств раствора могут использоваться различные пластифицирующие добавки.
Кроме инъекционной смеси для проведения реанимационных работ вам также понадобится:
- дрель,
- молоток,
- нож,
- ручной насос или шприц,
- мастерок,
- наждачная бумага,
- пластмассовые трубки,
- синтетическая пленка.
Подготовительные работы
Перед использованием инъекционной смеси необходимо должным образом подготовить потрескавшиеся стены. Они должна быть твердыми, впитывающими и структурно прочными. Кладка должна быть очищена от битума, гипса, смазочных материалов, краски, мусора и пыли. Основание, покрытое белой известью или цементным раствором, должно быть обработано с помощью шлифования.
Кирпичная поверхность должна быть смочена водой, что позволит повысить адгезию связывающего вещества.
Обработка водой должна быть проведена заблаговременно, чтобы на момент нанесения смеси поверхность была равномерно влажной.
Стоячая вода должна быть удалена. После этого трещины проклеиваются прозрачной синтетической пленкой.
Технология инъецирования трещин в кирпичной кладке
Данная процедура выполняется в 3 этапа:
- подготовка скважин,
- установка инъекционных трубок,
- нагнетание вяжущего вещества.
Количество скважин выбирается таким образом, чтобы на одну трещину припадало не менее 2-х трубок (одна для контроля, а остальные для нагнетания). При этом их диаметр должен составлять около 18-25 мм, а глубина установки 50-70 мм. Трубки устанавливаются под углом 55-65°C к вертикальной поверхности. Это позволит смеси хорошо стекать в трещину. Для фиксации скважин они заделываются цементным раствором. Если трещины имеют большие размеры, то вокруг трубок укладывают паклю, после чего ее зачеканивают. На участках с небольшими трещинами для трубок высверливаются отверстия глубиной около 15 см и диаметром, соответствующим сечению трубок.
Нагнетание смеси осуществляется ручным насосом или шприцом, если объем работ небольшой. По окончании инъекции цементно-песчаного раствора самоклеющаяся пленка удаляется, после чего на поверхности кирпичной кладки устраняются все неровности с помощью терки и мастерка. Через 5-7 часов после окончания работ скважины удаляются, а дыры от них заделываются тем же раствором.
Реанимация кирпичной кладки данным способом позволит вам значительно уменьшить расход денежных средств по сравнению с традиционными методами реанимации, снизить сроки проведения ремонтных работ, а также увеличить прочность кирпичных конструкций.
