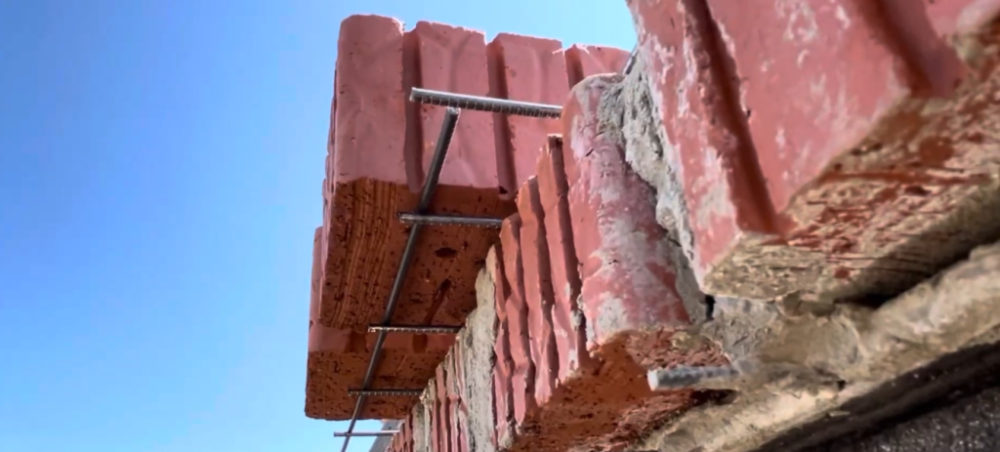

Свес облицовочной кирпичной кладки — это горизонтальное расстояние, на которое лицевой слой кладки выступает за плоскость опорной конструкции: цоколя, фундамента, перекрытия или основной несущей стены. Этот параметр критически важен для обеспечения устойчивости фасада, предотвращения отслоения облицовки и защиты конструкции от атмосферных воздействий. Неправильно рассчитанный свес нередко становится причиной трещин, деформаций и преждевременного разрушения фасадной системы. Рассказываем, как рассчитывается правильный свес и что об этом говорят ГОСТы и СНиПы.
Нормативная база: ГОСТы и своды правил
Основным документом, регламентирующим параметры каменных конструкций в РФ, считается СП 15.13330.2020 «Каменные и армокаменные конструкции».
Согласно этого свода правил, а также СП 327.1325800.2017, свес нижнего ряда кладки лицевого слоя с опорной конструкции не должен превышать 15 мм. Для стальных опорных элементов допустимый свес еще строже — не более 10 мм или 1 см. Такие стандарты применяются не только в России, но и в странах Таможенного союза. Там так же, как и в РФ, первый ряд кладки не должен выступать за край пола или фундамента более чем на 1,5 см.
На практике строго выдержать, закрепленные ГОСТами и правилами требования удается не всегда, даже при том, что облицовочный кирпич имеет строго регламентированные стандартами геометрические размеры и формы. Толщина слоя кладочного раствора, ровность самих стен могут вносить свои коррективы в требуемые параметры. Здесь вступают в силу «допустимые значения», то есть та величина свеса, при которой и фасад не разрушится, и здание пройдет все проверки.
Таблица допустимых значений свеса кирпичной кладки
|
Толщина облицовочного слоя
|
Максимальный свес
|
Максимальная высота стены между опорами
|
Особые условия
|
|
Менее 1,2 см
|
1,5 см
|
6 м
|
Обязательны гибкие связи (≥0,4 см² на 1 м² стены)
|
|
1,2 см
|
≤2,5 см
|
12 м
|
Свес до 25 мм допускается для многоэтажных зданий
|
|
1,2 см
|
2,5–4 см
|
2 этажа
|
Требуется усиление опорных узлов
|
|

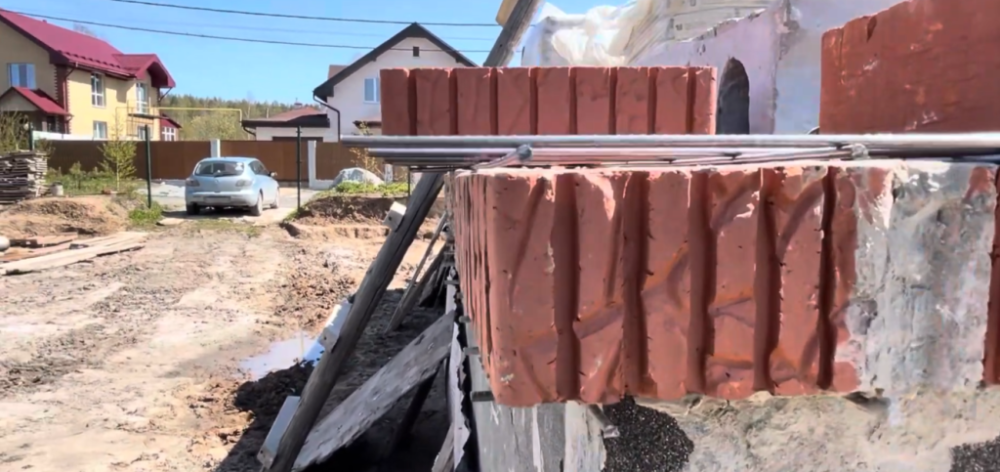

Цоколь (напуск тычкового ряда)
|
3 см
|
—
|
Только при условии сплошной перевязки
|
|
Цоколь (с ЖБ-плитой)
|
7 см
|
—
|
Обязательна армированная опорная плита
|
Примечание: данные в таблице приведены на основании СП 15.13330.2020, СП 327.1325800.2017 и изменений к СНиП II-22-81.

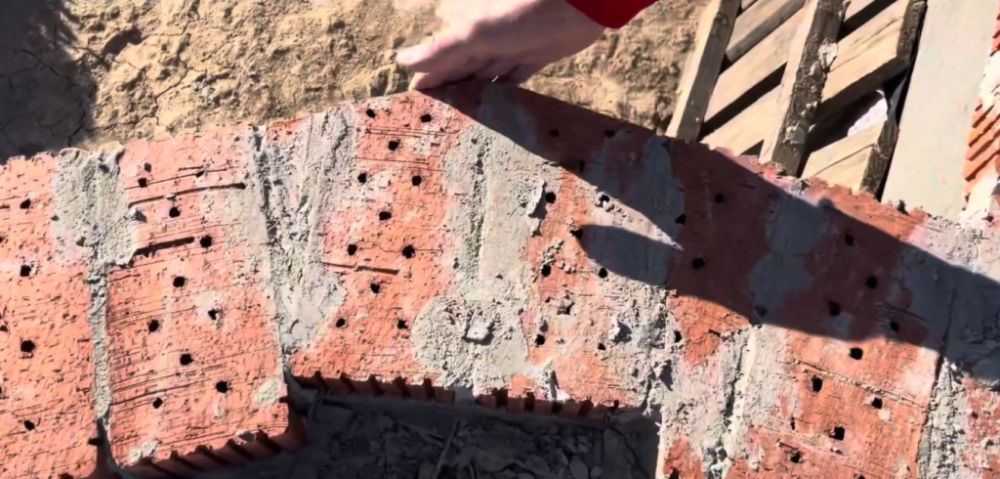

Расчет свеса: ключевые факторы
При определении допустимого свеса необходимо учитывать несколько важных факторов, которые влияют на его величину. К ним относятся:
- Толщина облицовочного слоя. Стандартная толщина должна быть равна 1.2 см (полкирпича). При меньшей толщине требования к свесу ужесточаются и выполнить их становится сложнее.
- Высота стены между опорами. Чем больше расстояние между консолями перекрытий или стальными кронштейнами, тем строже ограничения по свесу. Для свеса 2,5–4 см высота стены не должна превышать двух этажей.
- Тип опоры. На стальные элементы свес ограничен до 1 см, на бетонные перекрытия — 1,5 см. Для цокольной части допускается больший свес (до 7 см) только при использовании специальной железобетонной опорной плиты.
- Наличие гибких связей. При устройстве вентилируемого фасада с утеплителем суммарная площадь сечения стальных связей должна составлять не менее 0,4 см² на 1 м² поверхности стены для предотвращения отрыва облицовки.
Практические рекомендации
Несколько практических рекомендаций от экспертов помогут вам избежать серьезных ошибок и необоснованных трат.
- Никогда не превышайте свес.
Придерживайтесь значений в 1,5 см для первого ряда облицовки относительно цоколя без дополнительного армирования. При проектировании многоэтажных зданий с облицовкой толщиной 1,2 см ограничьтесь свесом 2–2,5 см для обеспечения запаса прочности.
- Подбирайте марку кирпича для фасада в соответствии с климатическими условиями.
В цокольной зоне высотой не менее 60 см от отмостки используйте кирпич марки М150 и морозостойкостью не ниже F50, чтобы исключить его разрушение от перепадов температур.
- Предусмотрите вентиляционные зазоры.
Обязательно учитывайте необходимость вентиляционных зазоров в верхней и нижней частях облицовки для вывода влаги из воздушной прослойки.
- Будьте внимательны при реконструкции фасада.
Если вы обновляете старый фасад, проверяйте фактический свес уже существующей кладки. Если у вас возникнут отклонения более 2 см, это потребует усиления опорных узлов.
Допустимый свес облицовочной кирпичной кладки — не просто формальный параметр, а важнейший фактор долговечности фасада. Соблюдение норматива в 1,5 см для стандартных условий и 1 см для стальных опор, а также учет взаимосвязи свеса с высотой стены и толщиной кладки, гарантирует надежность конструкции на десятилетия. Помните: экономия на миллиметрах свеса сегодня может обернуться капитальным ремонтом фасада завтра. Всегда проектируйте с запасом и строго следуйте требованиям стандартов и ГОСТов.
