Кирпичный дымоход представлен в виде сложной конструкции, состоящей из надсадной трубы, распушки, разделки, выдры и шейки. На оголовок дымохода рекомендуется установить металлический колпак (для образования тяги и защиты конструкции от снега и дождя).

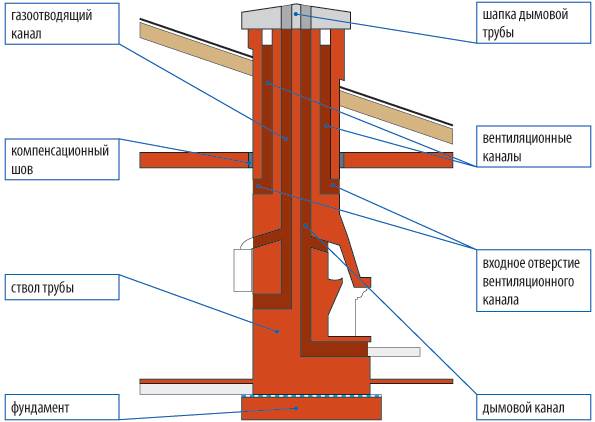

Схема устройства кирпичного дымохода

Схема устройства кирпичного дымохода.

Обустройство фундамента

Кирпичные дымоходы можно сделать своими руками. Для этого потребуется уровень, рулетка, дрель, насадка, мастерок, емкость. Специалисты выделяют 2 метода, как можно возвести кирпичный дымоход:

  • обустройство отдельной (от несущих элементов дома) конструкции,
  • возведение части несущей стены здания.
Составные элементы кирпичного дымохода

Составные элементы кирпичного дымохода.

Кирпичная кладка производится одинаково. Предварительно составляют чертеж будущего строения и определяются с его параметрами. Чтобы сделать фундамент дымохода из кирпича, потребуется камень либо полнотелый материал. Основание конструкции должно быть представлено в форме прямоугольного параллелепипеда. Высота фундамента не должна быть меньше 30 см. Длина и ширина подбираются таким образом, чтобы с каждый стороны был выступ на 15 см (за пределы ствола).

Параметры зависят от веса трубы, несущей способности фундамента, арматура и класса используемого бетона. Специалисты рекомендуют использовать при заливке фундамента под дымоход сетку из стержней диаметром в 12 мм и бетон марки В15. Главное, соблюсти параметр защитного слоя основной арматуры:

  • без изоляции значение показателя должно равняться 7 см,
  • при обустройстве влагоизоляции и бетона класса В 7,5 значение показателя должно равняться 5 см.

Подошва основания дымовой конструкции может быть на 50 см ниже уровня пола, если агрегат устанавливается внутри здания. При монтаже дымовой трубы снаружи дома, подошву размещают ниже границы промерзания грунта.

Вернуться к оглавлению

Возведение ствола

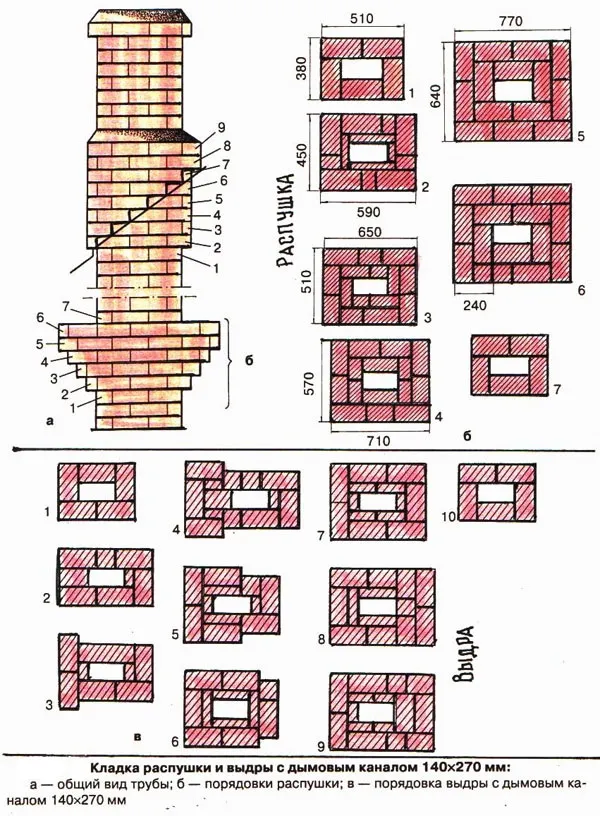

Кладка распушки и выдры кирпичного дымохода

Кладка распушки и выдры кирпичного дымохода.

Минимальный размер каналов, выложенных из кирпича, должен соответствовать 14х14 см. При необходимости возводят дымовую трубу с большим сечением. Для кладки кирпича рекомендуется использовать раствор, применяемый для строительства несущих стен здания. Данный процесс предусматривает применение переменной укладки ложковых и тычковых рядов.

Поверхность каналов в дымоходной трубе должна быть гладкой, ровной и без выступов. Для этого специалисты рекомендуют применять деревянные либо стальные шаблоны. Конструкция постепенно поднимается (по мере возведения кирпичной кладки). Она обеспечивает гладкость поверхности и получение точных размеров. Если дымоход возводится с относом, тогда каналы изнутри обустраивают кирпичом перпендикулярно линии относа.

С внешней стороны стволы потребуется оштукатурить либо расшить. Нельзя штукатурить каналы изнутри, так как продукты сгорания могут вступить в химическую реакцию с компонентами раствора, оказывая отрицательное влияние на кирпич. Между каналами делают перегородки, толщина которых должна равняться более 12 см. Аналогичную толщину должна иметь лицевая сторона внутренней стены. Если каналы возводят снаружи дома либо они проходят через чердак, тогда стенки конструкции должны иметь толщину в 25 см. В противном случае потребуется утеплить дымоход. Для этого применяют минеральную вату. При возведении каналов допускается отклонение в большую сторону в 1 см и в меньшую сторону не больше 5 см.

Вернуться к оглавлению

Конструктивные особенности

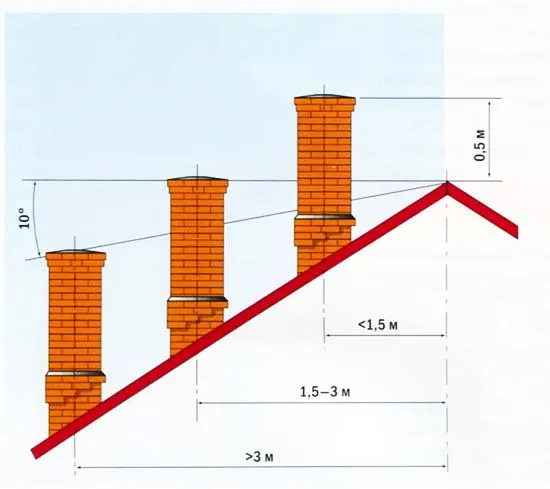

Выбор высоты дымохода в зависимости от расстояния до конька

Выбор высоты дымохода в зависимости от расстояния до конька.

Шейка дымохода представлена в виде той части конструкции, которая идет от печи. В нее устанавливают вьюшку. Если труба проходит через потолок, тогда ее размеры увеличиваются, при этом параметры внутреннего дымового канала остаются прежними. При монтаже каменного дымохода предусматривается утолщение распушку. Она предназначена для соблюдения пожарной безопасности. Между потолком и последним элементом дымохода укладывают негорючий материал. На крыше доме потребуется выложить выдру увеличенных размеров.

Предварительно выкладывают надсадную трубу, которая заканчивая за 5-6 рядов до перекрытия. Распушку выкладывают из 5-ти кирпичей. Размеры конструкции снаружи равняются 590х450 мм. Начиная с 3-го ряда, размер составляет 510х650 мм. Внутрь системы вставляют пластины. Для этого используют кирпич. Толщина каждой пластины должна равняться 60 мм. Для кладки 5-го ряда применяют цельный керамический материал. Последующий ряд выкладывают аналогичным образом, как 5-й (при соблюдении перевязки).

Чтобы вывести стояк, потребуется сделать отверстия в крыше дома. Стояк выводят на крышу, кладка продолжается. Этот элемент дымохода должен выводиться на 1-2 ряда выше крыши. Следующий этап предусматривает обустройство выдры. Для этого потребуется выложить 9 рядов.

Каждый последующий ряд должен быть больше предыдущего (по наружному параметру) на 1/4 кирпича.

При выполнении кладки учитывают размер соответствующего канала.

С помощью выдвинутых кирпичей увеличивают ширину выдры (3 ряд). В следующем ряду выступы увеличиваются в длину. Зазор между кровлей и дымоходом перекрывается. В 7-м ряду предусматривается полное формирование боковых выступов. В 8-м ряду выполняют задний выступ. Аналогичным образом выкладывают следующий ряд. Шейка дымохода выкладывается в 10-м ряду. Ее параметры зависят от высоты конструкции. Следующий этап предусматривает обустройство оголовка и монтаж колпака.
