Как выполняется уплотнение грунта щебнем?

Оглавление:
  • Уплотнение грунта щебнем
  • Проведение утрамбовки грунта щебнем в домашних условиях
  • Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки
  • Насыпная плотность щебня, вычисление степени усадки
  • Определение коэффициента уплотнения грунта

Уплотнение грунта щебнем используется для подготовки прочных оснований для укладки фундаментов. Включает в себя процессы, в основе которых лежит обеспечение контакта основания с нижними слоями фундамента и доведения несущих свойств грунта до указанных в проекте. При этом в процессе используются технологии вибрирования, глубинной утрамбовки и гидровибрирования.

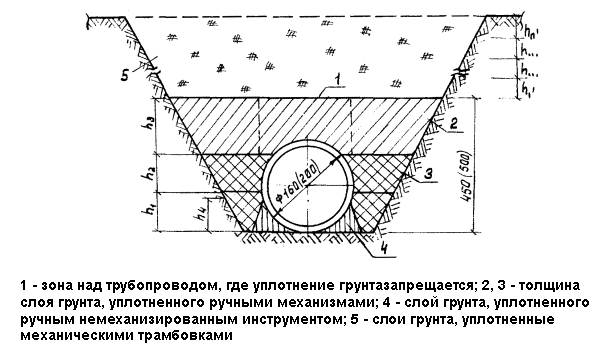

Схема уплотнения грунта при засыпке траншей

Схема уплотнения грунта при засыпке траншей.

Уплотнение грунта щебнем

Необходимые материалы и инструменты:

  • щебень,
  • экскаватор,
  • бульдозер,
  • каток,
  • гидровиброуплотнитель,
  • лопаты,
  • виброплита,
  • известь,
  • вода,
  • грунт,
  • кирпичный щебень.

Перед началом работ по уплотнению первым делом проводят исследование состава грунта участка, который выделен под застройку. Проводят бурение на глубину 0,5-0,7 м (это глубина промерзания почвы) и берут образцы. С помощью этих проб устанавливают вид грунта, глубину залегания грунтовых вод и наличие на данном участке плавунов.

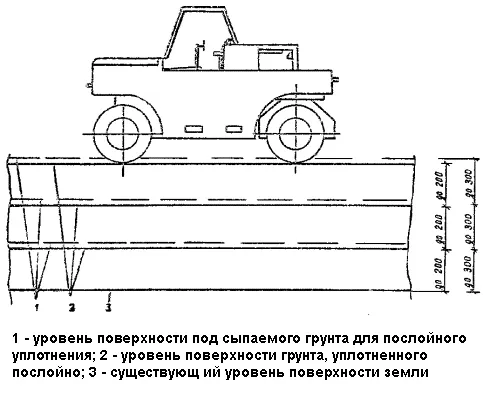

Cхема послойного уплотнения грунта катком

Cхема послойного уплотнения грунта катком.

Если все показатели лабораторных исследований в норме и особых противопоказаний для проведения застройки не найдено, начинают подготовку поверхности для засыпки ее щебнем. Можно использовать и гравий.

Копают котлованы и траншеи. В промышленных условиях это делается с помощью бульдозеров и экскаваторов, в домашних с помощью лопаты. В зависимости от свойств почвы проводят ее осушение или увлажнение. Боковые стены и углы котлованов фиксируют, чтобы не допустить ссувов грунта. Засыпают щебень и начинают процесс трамбовки с помощью катков. Средняя глубина уплотнения 0,5 м.

Существуют тяжелые виды трамбовки, при которых грунт уплотняется на 1,5-2,5 м. При этом количество щебня исчисляется тоннами. Процесс трамбовки не прекращается до тех пор, пока основание не перестает проседать.

Для песчаных почв уплотнение грунта происходит методом вибрирования. Для этого используются специальные виброплиты. Обычные виброплиты способны уплотнить основание на 0,5 м, а самоходные тяжелые на 1 м.

Немаловажную роль в этом процессе имеет показатель влажности. Если грунт слишком жидкий, то при вибрировании он будет интенсивно прилипать к виброплитам. Тогда работа не даст никакого результата. Чтобы избежать осложнений подобного рода, поверхность котлована покрывают известью, кирпичным щебнем или обычным сухим грунтом и продолжают работы. Также можно временно приостановить работы по утрамбовке и дать котловану просохнуть естественным путем. При недостатке влаги место проведения работ по уплотнению на сутки заливают водой.

Процесс глубинного уплотнения выполняется методом гидровибрирования. В почву на глубину 2 м помещают блок гидровиброуплотнителя. Он производит вибрацию в течение 20-30 секунд, параллельно с его работой грунт насыщают водой. Он становится подвижным и хорошо уплотняется. Блок извлекают, но при этом не прекращают подачу воды. Весь процесс длится 20-30 минут. Такое уплотнение грунта применяется для песчаных почв.

Вернуться к оглавлению

Проведение утрамбовки грунта щебнем в домашних условиях

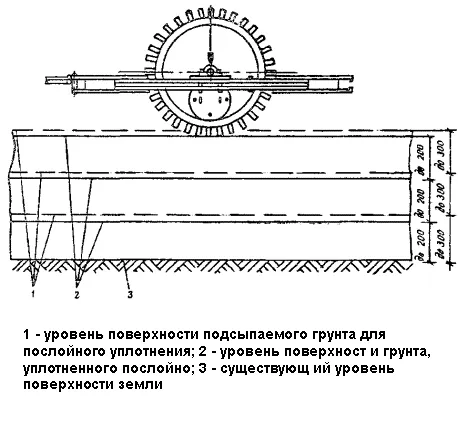

Cхема послойного уплотнения грунта кулачковьм катком

Cхема послойного уплотнения грунта кулачковьм катком.

Для проведения работ по утрамбовке в домашних условиях нужно иметь необходимые инструменты и материалы:

  • щебень,
  • лопаты,
  • ручные катки,
  • доски для возведения опалубки,
  • емкости для измерения нужного количества щебня.

Должны быть получены результаты лабораторных исследований проб почвы с места застройки здания.

В домашних условиях нет спецтехники, поэтому все работы нужно делать вручную. Пробы грунта в обязательном порядке надо исследовать в лаборатории. Можно обратиться к специалисту.

Нужно четко знать вид грунта, находящегося на месте постройки, глубину залегания грунтовых вод и прочее. Это нужно не только для надежности постройки, но и для безопасности людей, которые будут проживать в этом здании. Если же грунт будет плохо исследован, то никакое его уплотнение не поможет построить надежное, прочное задание без тенденции к проседанию, то есть к усадке, которая может повлечь за собой непредсказуемые последствия.

Вернуться к оглавлению

Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки

От фракции щебня зависит область его применения. Коэффициент уплотнения щебня используют для вычисления точного количества данного строительного материала. Причем эта величина зависит и от вида фракции щебня.

Коэффициент уплотнения щебня это число, которое показывает степень уменьшения объема щебня при его транспортировке или трамбовке. Для каждого вида щебня существует маркировка, указанная в ГОСТе 8267-93. Там рекомендованы методы определения коэффициента уплотнения, который должен быть указан производителем при маркировке материала. Степень уплотнения выполняют специалисты в лаборатории экспериментальным методом в течение 3 дней. Уплотнение можно определить и экспресс-методом прямо на строительной площадке. Для определения применяют плотномеры.

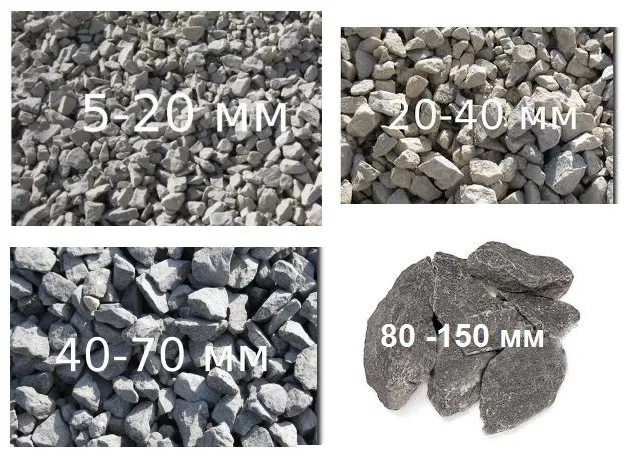

Фракции щебня

Фракции щебня.

Коэффициент уплотнения щебня необходим для вычисления:

  • массы приобретаемого щебня,
  • степени усадки.

Масса определяется путем перемножения значений трех величин:

  • удельного веса,
  • объема заполнения,
  • коэффициента уплотнения.

Созданы специальные нормы, в которых указана средняя масса материала в зависимости от фракции.

Для ландшафтного дизайна (то есть для укладки садовых дорожек, декоративных деталей) используется щебень самой мелкой фракции. Средняя его фракция представляет собой обломки горных пород. Она используется для создания железобетонных изделий, фундамента, бетонных смесей, а также для строительства мостов, железнодорожных путей, дорог.

При устройстве оснований под постройку дорог, взлетных полос, мостов оно должно быть прочным и плотным, выдерживать большие нагрузки и сильные механические воздействия.

Для укладки более прочного основания применяют технологию расклинцовки. Это укладка основания из щебня, который состоит из смеси фракций разных размеров. Мелкие фракции заполняют пустоты между большими фракциями, образуя очень плотное основание.

Сначала выстилают крупную фракцию щебня или гравия. Уплотняют специальными катками. Далее засыпается мелкая фракция и также уплотняется катком. Для уменьшения трения между отдельными кусочками весь процесс расклинцовки сопровождается поливами водой.

Вернуться к оглавлению

Насыпная плотность щебня, вычисление степени усадки

Физико-механические свойства шлакового щебня

Физико-механические свойства шлакового щебня.

Насыпная плотность величина, коэффициент которой учитывается при работе. Это отношение объема щебня к его массе, то есть это его плотность еще до начала процесса уплотнения. Чтобы замерять количество материала, используют сосуды по 50 л.

Проводят необходимые расчеты. От массы сосуда, наполненного сыпучим материалом, отнимают массу пустого сосуда и делят полученное число на объем пустого сосуда. Это метод расчета насыпной плотности сыпучих строительных материалов.

Уплотнение грунта сыпучим материалом необходимый процесс при строительстве зданий. Эта технология помогает избежать усадки фундамента. Для создания качественного основания для строительства зданий необходима утрамбовка сыпучего материала.

Для утрамбовки используют спецтехнику, виброплиту и ручную трамбовку (при небольших объемах). Для проверки качественных характеристик уплотнения существует специальный прибор. Методом нескольких ударов по поверхности своего диска он вычисляет степень усадки щебня. Если этот показатель в норме, можно спокойно продолжать строительные работы.

Вернуться к оглавлению

Определение коэффициента уплотнения грунта

При контроле качества выполнения земляных работ определяют степень уплотнения грунта.

Измерения выполняют в основании траншей и котлованов и при строительстве дорог. При этом определяют коэффициент уплотнения грунта. Он показывает степень соответствия фактической плотности грунта его максимальной плотности, до которой можно уплотнить грунт.

Например, если максимальная плотность скелета грунта 1,95 т/м3, а после уплотнения плотность его на объекте составляет 1,88 т/м3, то для определения коэффициента уплотнения надо разделить фактическую плотность на максимальную: К упл = 1,88/1,95 = 0,96.

После определения коэффициента уплотнения грунта его значение сравнивают с нормативным значением, указанным в проекте, которое обычно равно 0,95 для низа земляного полотна и 0,98-1,0 для подстилающего слоя и верхних слоев земляного полотна.

В строительстве применяют методы определения коэффициента уплотнения грунта с использованием плотномеров статического и динамического типов и баллонных приборов. Измерения выполняют на стройплощадке, а в строительной лаборатории проводят вычисления и оформляют заключение. Таким образом уплотнение грунта будет выполнено правильно.

Благодаря современным методам контроля качества уплотнения грунтов, соответствующим строгим нормативным требованиям, улучшается качество проведения строительных работ.
