Важнейшим элементом при строительстве любого дома является перекрытие. Конструкция перекрытия может быть основана на применении балки и плиты, которые, в свою очередь, могут быть деревянными, металлическими, бетонными. Особый интерес представляет специфика установки перекрытий на кирпичную стену, так как строительство именно кирпичных домов очень распространено. Опирание балки на кирпичную стену или, соответственно, опирание плиты на кирпичную стену является важнейшим фактором надежности и безопасности всего перекрытия.

Опирание деревянной балки на кирпичную стену

Выбор конструкции опоры зависит от материала, глубины заделки, крепления (анкеровки) в стене.

Основным характерным признаком опирания конструкции на кирпичную стену является возможность достаточно свободного деформирования концов балки при ее прогибе. Безопасность и надежность конструкции могут быть достигнуты только при обеспечении правильной связи балки со стеной, исключающей опасные напряжения в материале даже при воздействии экстремальных температурных режимов. При выборе конструкции опоры в полной мере учитываются материал, глубина заделки, крепление (анкеровка) в стене.

Материал и конструкция перекрытия

Расчет сечения балок перекрытий

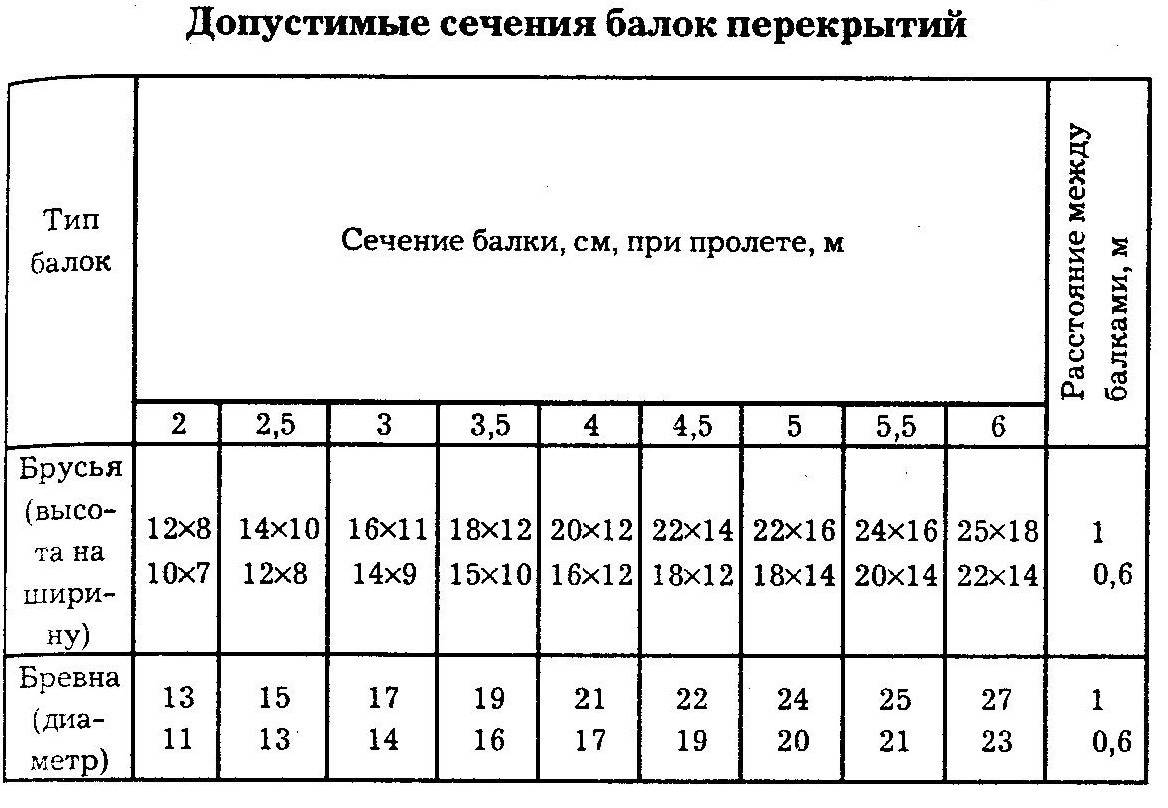

Таблица расчета сечения балок перекрытий.

В общем случае перекрытие это несущая строительная конструкция, подразделяемая по назначению: междуэтажная, чердачная, мансардная. Конструктивно перекрытие можно подразделить на два вида: сборное (продольная балка и поперечный настил) и монолитное (плита).

При строительстве частных домов наибольшее применение находят сборные перекрытия с использованием деревянных балок. Такой материал изготавливается из прочных пород лиственной и хвойной древесины. Размер стандартного экземпляра, в зависимости от назначения перекрытия и нагрузок, колеблется в пределах:

  • высота 150-300 мм,
  • ширина 100-250 мм.

Для увеличения долговечности брус пропитывается антисептиком и промасливается.

Усиленные несущие конструкции иногда выполняются с использованием металлических балок. Для этих целей предлагаются стандартные стальные балки. Нормы безопасности устанавливают, что в случае применения таких балок их концы должны опираться на кирпичную кладку через распределительные подушки.

Монолитные перекрытия изготавливаются из железобетонных плит. Используются заводские плиты, состоящие из арматуры и бетонной массы со стандартными размерами. Для уменьшения веса плиты, как правило, выполнены пустотелыми.

Вернуться к оглавлению

Способы заделки балки

Заделка концов деревянных балок в чердачном перекрытии в стену толщиной в 2 кирпича

Схема заделки концов деревянных балок в чердачном перекрытии в стену толщиной в 2 кирпича.

Надежность и безопасность перекрытия во многом определяются правильностью заделки балки в стену. Заделка определяет характер опирания на кирпичную стену, и этот этап строительства является важнейшим.

Деревянная балка устанавливается в нишу, сделанную в кирпичной кладке, глубиной до 150 мм. Торцевые концы проходят определенную обработку: торец стесывается под углом порядка 60º, пропитывается антисептиком и смолой, обертывается толем или рубероидом. Обернутые концы укладываются в кирпичную стену с зазором от задней стенки ниши на 30-50 мм. Зазор заполняется теплоизоляцией (минеральная вата, войлок и т. д.). Уложенные концы, как правило, промазывают (заделывают) раствором бетона, битумом или покрывают слоем толя.

Вернуться к оглавлению

Кирпичная стена большой толщины и опирание на нее балки

В случае когда толщина кирпичной стены превышает 600 мм (2,5 кирпича), рекомендуется несколько отличный способ заделки. Гнездо в кирпичной кладке выполняется таким образом, чтобы между торцом балки и задней стенкой ниши оставалось расстояние не менее 100 мм. Общая глубина ниши выбирается с учетом того, что балка должна опираться на стену на длине не менее 150 мм. Оставленный зазор позволяет уложить в него теплоизоляционный материал и обеспечить воздушную прослойку.

Нижняя часть гнезда усиливается при помощи бетонного раствора, битумного слоя и двух слоев толя или рубероида. Таким образом создается подушка для укладки, которая при этом выравнивает поверхность кладки. Ниша в ее верхней и боковых частях покрывается толью.

Вернуться к оглавлению

Опирание балки при уменьшении толщины стены

Заделка концов балки в стену толщиной 0,64 м и более

Схема заделки концов балки в стену толщиной 0,64 м и более.

При выполнении перекрытия на кирпичных стенах толщиной порядка 500 мм (2 кирпича) методику заделки следует изменить. В нишу глубиной до 250 мм, оставленную в кирпичной кладке, устанавливается деревянный ящик (короб) с 2-3 стенками. Между задней стенкой ниши и ящиком укладывается просмоленный войлок. Стенки ящика обрабатываются антисептиком и пропитываются смолой.

Нижняя часть ниши выравнивается двумя слоями толя или рубероида. Боковые стенки гнезда утепляются войлоком. Ящик устанавливается в нишу так, чтобы он прижимал войлок. Брус перекрытия опирается на нижнюю часть ящика на длине не менее 150 мм.

При уменьшенной толщине кирпичной стены следует контролировать толщину стенки, оставшейся после формирования ниши. При толщине стенки менее 50 мм возникает опасность проникновения холода, и, следовательно, необходимо предусмотреть дополнительное утепление в зоне опирания балки на кирпичную стену.

Вернуться к оглавлению

Монтаж и крепление балок

Процесс монтажа балок при изготовлении перекрытий зависит от назначения перекрытия, его площади и нагрузок. Обычно деревянный брус распределяют вдоль несущих кирпичных стен на расстоянии от 600 до 1500 см друг от друга. Заделку балок начинают с крайних и равномерно распределяют по длине стены. Рекомендуется обеспечить зазор между крайней балкой и краем стены не менее 5 см.

Укладка перекрытий и последующая фиксация

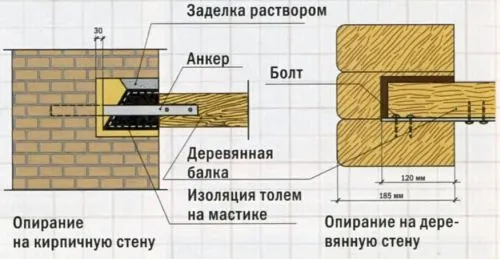

Схема укладки перекрытий и последующей фиксации.

Важным элементом монтажа перекрытия является проверка горизонтальности крепления балок и равного уровня расположения всех балок относительно пола. Отклонение горизонтальности или неравномерность уровня вызовет дополнительную нагрузку в зоне опирания на кирпичную стену, особенно после дальнейшей укладки поперечных досок перекрытия.

Увеличить надежность и жесткость опирания на кирпичную стену можно путем использования дополнительных крепежных элементов. Наибольшее применение нашли стальные анкеры. Анкер укрепляется так, чтобы между наружной поверхностью стены и его концом оставалось расстояние не менее 15 мм. Анкер и брус перекрытия скрепляются гвоздями и металлической накладкой размером не менее 6х50 мм.

Вернуться к оглавлению

Монтаж перекрытия

После завершения монтажа и заделки балок производится монтаж поперечного настила перекрытия. Для изготовления настила используются доски толщиной в 25-45 мм, толстая фанера. Установку настила производят поверх слоев теплоизоляции. При изготовлении междуэтажных перекрытий настилается еще и шумоизолирующий слой. Монтаж настила производится поверх брусков (лагов), которые крепятся поперек несущих балок.

При изготовлении перекрытия необходимо использовать стандартный инструмент. Рекомендуется следующий набор инструментов.

Для обработки и крепления деревянных элементов:

Заделка концов деревянных балок раствором с щебенкой

Заделка концов деревянных балок раствором с щебенкой.

  • ножовка,
  • топор,
  • молоток,
  • болгарка,
  • дрель,
  • перфоратор (для работ с кирпичом).

Для проведения измерений и замеров:

  • рулетка,
  • линейка,
  • уровень.
Вернуться к оглавлению

Опирание металлической балки на кирпичную стену

Конструкции упрочненных перекрытий могут основываться на использовании несущих металлических балок. При опирании такой конструкции на кирпичную стену необходимо устранить вероятность местного разрушения кирпичной кладки в зоне крепления балки.

Для распределения возникающих значительных нагрузок на возможно большую площадь применяются подушки, которые должны входить в комплект специальных узлов.

Несколько видов стандартных узлов крепления включают шарнирное соединение, закрепляемое на кирпичной кладке цементным раствором. Нагрузка на опорный конец в этом случае передается на кирпич через промежуточные металлические плиты толщиной не менее 20 мм. Размеры такой плиты определяются, исходя из веса балки и прочностных свойств кирпича.

Для больших нагрузок (более 100 кН) в зоне опирания на кирпичную стену должны использоваться специальные железобетонные распределительные подушки толщиной не менее 100 мм. Такая подушка для упрочнения армируется двумя сетками. Непосредственное опирание на кирпичную стену при указанных нагрузках не допускается. Опорные узлы самой балки в этом случае изготавливаются в жестком исполнении.

Вернуться к оглавлению

Подведение итогов

Промерзание перекрытия из-за неправильного опирания плит перекрытия

Промерзание перекрытия из-за неправильного опирания плит перекрытия.

Любой вид перекрытия имеет свои преимущества и недостатки. Использование деревянных перекрытий на несущих деревянных балках наиболее дешево. По трудоемкости и степени сложности сборки такие перекрытия вполне доступны большинству людей. Эта доступность обеспечивает наибольшее распространение применения деревянных балок при строительстве частных кирпичных домов. Деревянные перекрытия в таких домах могут использоваться в качестве любого вида как междуэтажного, так и чердачного.

Стандартные способы заделки концов обеспечивают надежное и безопасное опирание на кирпичную стену. Сравнительно небольшой вес конструкции позволяет снизить нагрузку на кирпичную кладку стен и фундамент дома.

К недостатку деревянных конструкций следует отнести легкую воспламеняемость древесины, что требует применения огнезащитных покрытий. Увеличение долговечности перекрытий достигается за счет пропитки смолами и антисептической обработки, но все равно они уступают металлам и железобетонным конструкциям.

При сооружении перекрытий в зданиях, где есть значительные нагрузки на несущие конструкции, возникает необходимость использования металлических и железобетонных балок. Применение подобных конструкций требует повышенных затрат и специального оборудования. В то же время в сложных условиях обойтись без них нельзя. Утяжеленное опирание плиты из бетона на кирпичную стену значительно ограничивает применение монолитных плит в частном строительстве.

Все виды перекрытий хороши для конкретных условий. Правильный выбор конструкции может произвести только специалист с учетом всех воздействующих факторов.
