Как смастерить самодельное оборудование для пенобетона своими руками?

Оглавление:
  • Необходимые материалы и инструменты
  • Порядок выполнения работ
  • Как сделать правильное смешивание?
  • Использование цилиндра и труб для пенообразователя
  • Принцип работы пенообразователя
  • Регулятор скорости вращения
  • Как убрать из песка крупные фракции?

Приходилось ли вам слышать, что любое развитие происходит с определенной цикличностью: после подъема происходит спад производства, потом опять начинается подъем, и все происходит по замкнутому кругу? Такая синусоида развития имеет место практически во всех сферах жизнедеятельности.

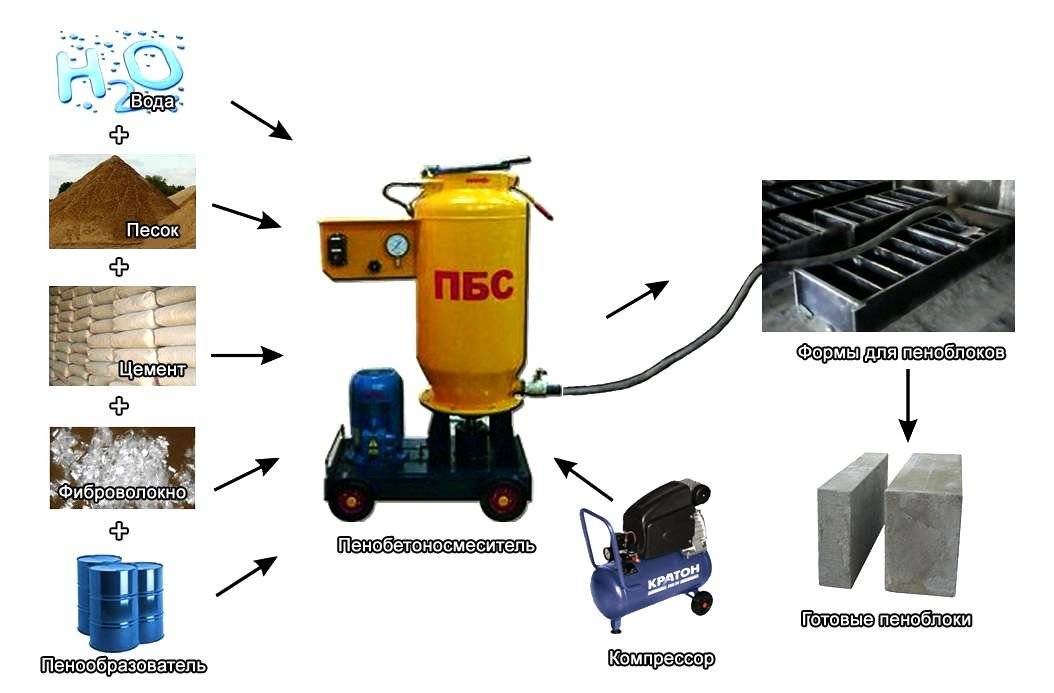

Компоненты и оборудование для производства пеноблоков

Компоненты и оборудование для производства пеноблоков.

Стали жить богаче все хотят строить дома, гаражи, бани. Да мало ли что хочет выстроить человек были бы материалы да оборудование под рукой. И вот здесь люди сталкиваются с проблемой, так как материалы и являются самой дорогой частью всех расходов на строительство. Если говорить об отделочных материалах, то здесь нет иных вариантов, кроме покупки всего необходимого в торговой сети. А вот изготовить в домашних условиях блоки из пенобетона вполне реально.

Сам технологический процесс несложный, так как при производстве пенобетона всего лишь необходимо организовать смешивание цементного раствора с пеной и залить полученную смесь в формы. Все необходимое оборудование для производства пенобетона можно приобрести в специализированных магазинах.

Необходимые материалы и инструменты

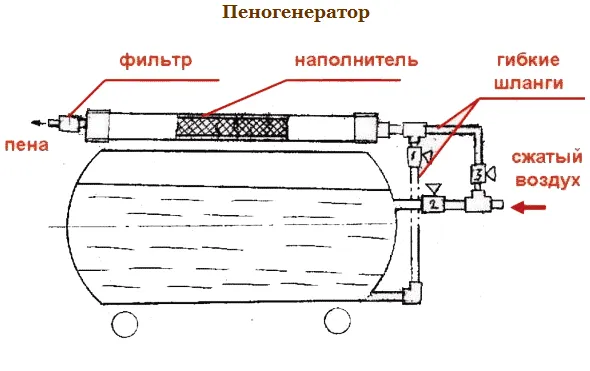

Пеногенератор для пенобетона своими руками

Пеногенератор для пенобетона своими руками.

Даже с учетом стоимости оборудования полученные блоки из пенобетона будут дешевле, чем приобретенные в готовом виде. Но можно сделать и все оборудование самостоятельно. Для этого необходимо иметь следующее:

  • листовой металл,
  • электромотор (можно использовать и двигатель внутреннего сгорания, например, от мотоблока),
  • редуктор,
  • электросварка,
  • компрессор,
  • металлические трубы разного диаметра (можно использовать обрезки труб),
  • резиновые шланги.
Вернуться к оглавлению

Порядок выполнения работ

Из листового металла вам предстоит сварить цилиндр. Подойдет любая цилиндрическая емкость. Главное, чтобы она была прочной, так как пенобетон обладает приличным весом. Стенки емкости должны не деформироваться под воздействием давления изнутри.

Расположение емкости для смешивания может быть как горизонтальным, так и вертикальным. В верхней части емкости необходимо организовать горловину для заправки оборудования цементом, песком и водой. В нижней же части должен быть патрубок с краном для выгрузки готового пенобетона.

Вернуться к оглавлению

Как сделать правильное смешивание?

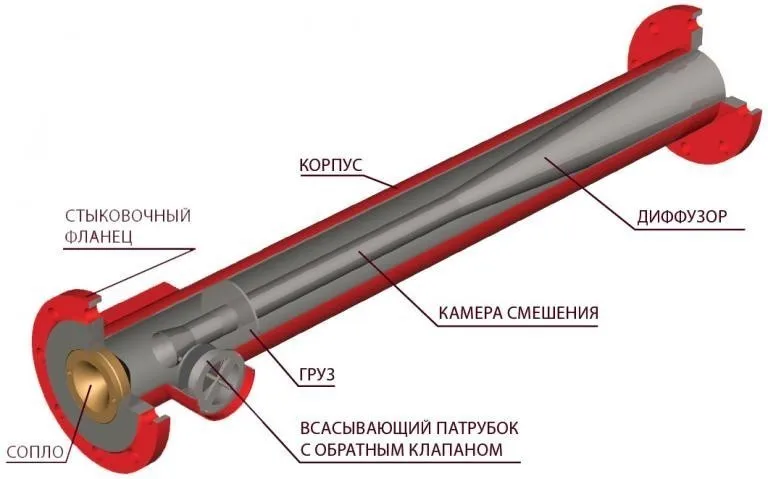

Схема высоконапорного пеногенератора

Схема высоконапорного пеногенератора.

А теперь необходимо обустроить в емкости смешивание. Внутри нее (в центральной части) располагаем металлический вал. Нижний конец вала должен быть впрессован в подшипник, который зафиксирован в днище смесителя. Вал необходимо максимально надежно зафиксировать на расстоянии 20 см от верхнего среза. Для этого корпус подшипника по трем направлениям фиксируют к емкости смесителя. На валу необходимо организовать червячный механизм для смешивания. В верхней части вала должен находиться шкив, который зафиксирован шпонкой. А теперь необходимо обеспечить надежный привод: напротив шкива вала должен находиться шкив от редуктора, связанного с двигателем. Не имеет принципиального значения, каким образом это будет организовано. Конструкция станины для расположения двигателя может быть различной. Самый простой вариант смесителя готов.

Пенообразователь для изготовления пенобетона является главной частью всего оборудования. В доказательство этого послужат примеры того, что многие умельцы используют для смешивания обычную бетономешалку. Несложно догадаться, что без смесителя, о котором шла речь, можно обойтись. Смешивать поможет даже обычная дрель со специальной насадкой. Но это не выход, так как при наличии такого простого оборудования вы не сможете сделать достаточного количества блоков.

По этой причине смеситель в наличии необходимо иметь. Причем существует следующая зависимость: чем больше объем смесителя, тем быстрее окупятся все ваши затраты. Но не будем заниматься подсчетами, а вернемся к изготовлению пенообразователя.

Вернуться к оглавлению

Использование цилиндра и труб для пенообразователя

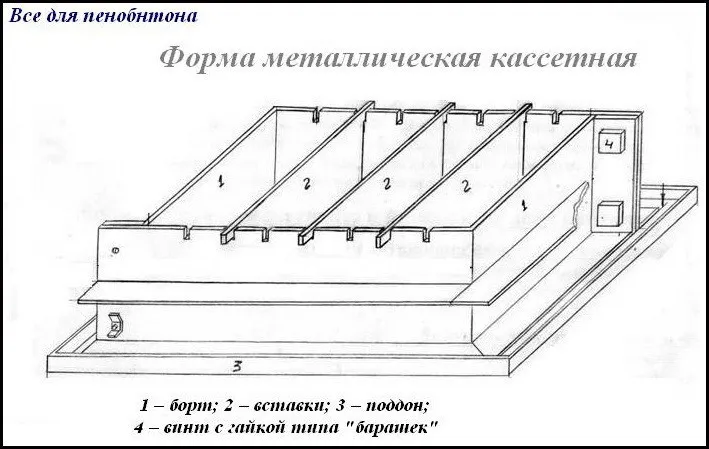

Схема металлической кассетной формы для пенобетона

Схема металлической кассетной формы для пенобетона.

Здесь необходимо изготовить из металлической трубы нехитрое устройство. К трубе привариваются три патрубка (два должны быть расположены в торцевой части, а третий должен быть сбоку), два из которых должны быть обеспечены кранами. Третий патрубок будет выпускным, поэтому он несколько шире двух остальных.

К одному патрубку подключается любой компрессор. Для этого лучше использовать компрессор с ресивером, который обеспечен редукционным клапаном и манометром. Так вам будет очень легко добиться определенного давления и поддерживать его в оптимальном для вас режиме работы. К боковому патрубку подводится шланг от емкости с пенообразующим составом. Рассчитывать на то, что этот состав будет подаваться самотеком в смесительную камеру, не стоит. Сделайте все надежно и поставьте небольшой насос.

Пенообразователь готов. Но изготовить такое оборудование еще не значит, что вы сразу же сможете на нем получить густой и надежный состав пены. Придется долго повозиться с кранами, прежде чем вы добьетесь оптимального режима работы. А добиться этого поможет понимание того, что происходит внутри смесительной камеры.

Вернуться к оглавлению

Принцип работы пенообразователя

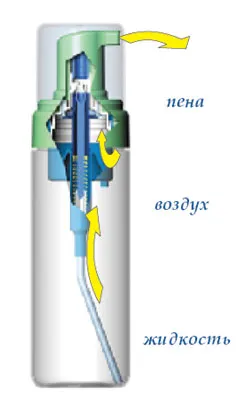

Принцип действия пенообразователя

Принцип действия пенообразователя.

Подаваемый в камеру состав пенообразующей жидкости должен проходить через зауженное отверстие, тогда на выходе он будет иметь большую скорость. Это же следует сказать и о подаваемом воздухе. В камере будет происходить турбулентное движение обоих подвижных сред и их перемешивание.

Увеличение объема будет выталкивать пену по выпускному патрубку. Через шланг эта смесь должна подаваться на смешивание с бетоном. На выходе со шланга есть смысл поставить наконечник в форме расширяющейся воронки. Так пена будет получать еще больший объем.

Пугаться слишком большого объема не стоит, так как частицы бетона «погасят» часть пены в ходе перемешивания. Для обеспечения высокого качества пенобетона вам придется еще некоторое время экспериментировать с разными комбинациями параметров: скорость вращения вала в смесителе, скорость подачи пены, даже скорость выгрузки полученной массы в емкость может сказаться на качестве готовой продукции.

Немаловажная часть оборудования формовочная емкость. Казалось бы, пенобетон легкий, поэтому сделать форму можно из любого материала. В реальности все не так просто. Необходимо сначала сделать корпус емкости согласно параметрам предполагаемых блоков из пенобетона.

Размеры растворосмесителя для производства пеноблоков

Размеры растворосмесителя для производства пеноблоков.

Обычно пропорции всех строительных блоков, включая обычный кирпич, используются такие, 4:2:1. При строительстве эти пропорции оптимальны, так как кладка таких блоков обеспечивает надежную перевязку рядов. Соответственно, если глубина вашей формовочной емкости 60 см, то ее остальные параметры должны быть кратны 30. Разбиваем всю ширину емкости по 30 см и устанавливаем разделительные пластины. Поперечно им устанавливаем пластины на расстоянии 15 см друг от друга. Между собой пластины можно сочленить, если сделать в них разрезы до половины ширины.

Целесообразно сделать формовочную емкость разборной (кроме корпуса). Такой вариант позволит изготавливать блоки из пенобетона различных линейных параметров. Для строительства одного объекта это может быть и не нужно, но для производства изделий на реализацию (под заказ) такую меру можно предусмотреть.

Вернуться к оглавлению

Регулятор скорости вращения

Как уже отмечалось, качество пенобетона будет зависеть от многого, поэтому разные режимы работы оборудования можно предусмотреть еще по ходу его изготовления. Будет совсем нелишним, если вы попробуете использовать многоступенчатый шкив. Так вы обеспечите изменение скорости вращения вала в смесительной машине.

Этого же можно добиться и путем изменения подачи тока на электродвигатель, однако такое решение можно назвать сомнительным. Электродвигатель при изменении силы тока быстро выйдет из строя. А вот при использовании двигателя внутреннего сгорания добиться изменения скорости вращения вала можно с помощью обычного акселератора. Оптимально использовать оборудование, оснащенное таким двигателем, в местности, где подача тока затруднена.

Вернуться к оглавлению

Как убрать из песка крупные фракции?

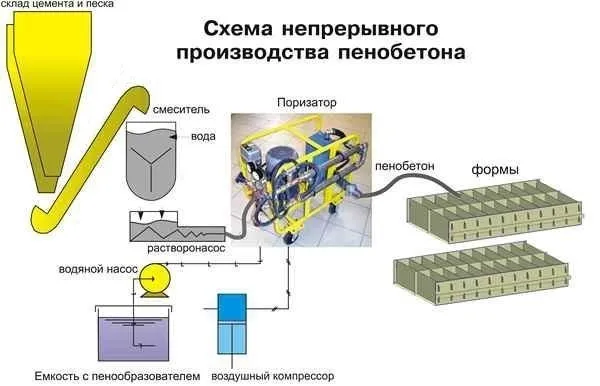

Схема производства пенобетона

Схема производства пенобетона.

Есть большая вероятность того, что для изготовления пенобетона своими руками вам потребуется дополнительное оборудование для просеивания песка. Подойдет для этого либо металлическая сетка с небольшим отверстием, либо более технологичное оборудование в виде несложного устройства. Изготавливается для этого металлический каркас в виде обычного стола, где вместо столешницы на шарнирах установлено металлическое решето. В угловой части решета закрепляется изогнутый вал, который должен приводить в движение электродвигатель. Достаточно просто бросить песок на поверхность включенного «столика» и можно под ним забирать отсеянный песок. Особенно актуально такое оборудование в той местности, где добыча чистого строительного песка затруднена. А обойтись без чистого песка невозможно, так как пенобетон с примесями камешков имеет низкое качество.

Чтобы производить пенобетон в большом объеме, можно свести ненужные затраты времени до минимума. Например, в приемной горловине смесителя устанавливается резак для вскрытия мешков с цементом: боком положите мешок на это устройство, и весь цемент мгновенно окажется в емкости.

Не следует забывать, что в первую очередь в смеситель необходимо заливать воду.

Пенобетон у вас получится при любом порядке загрузки материалов, но если сухой цемент или песок загружать в первую очередь, то может забиться выпускной патрубок, что очень сильно затруднит выгрузку пенобетона.
